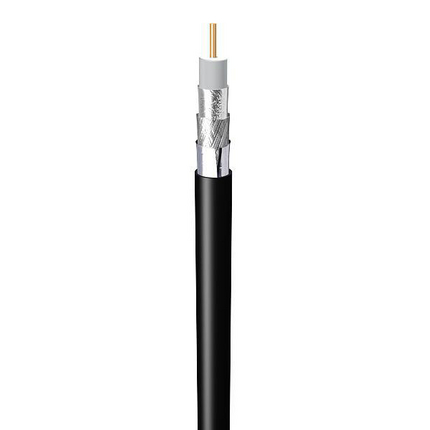

Belden 7915A 0101000 Broadband Coax, Series 6, 18 AWG Solid BC, Tri-Shield, PVC Jkt, CM - Black, 1,000 ft Reel

$532.99
SKU:
7915A 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
7915A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 7915A 0101000 Broadband Coax, Series 6, 18 AWG Solid BC, Tri-Shield, PVC Jkt, CM

Broadband Coax, Series 6, 18 AWG Solid Bare Copper Conductor, PE Insulation, Foil + 77% Aluminum Braid + Foil Shield, PVC Jacket, CM

Ordering Details

  • Manufacturer Part Number: 7915A 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825191018
  • Manufacturer Footnote: C

Supplied as one 1,000 ft Reel.

Product Overview

  • Suitable Applications: Broadband, Cable Television (CATV), RF drop cable, Direct Broadcast Satellite (DBS), Over-The-Air (OTA) antennas

Construction Details

  • RG Type: 6
  • Series Type: 6
  • Size: 18; Stranding: Solid; Nom. Diameter: 0.04 in; Material: BC - Bare Copper
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.18 in (4.6 mm)
  • Insulation Table Notes: Gas Injected
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Aluminum; Coverage: 77%
  • Layer: 3; Outer Shield Type: Tape; Material: Bi-Laminate (Alum+Poly); Material Trade Name: Duofoil®; Coverage: 100%
  • Outer Shield Table Notes: Tape has shorting fold and is bonded to jacket
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.275 in

Electrical Characteristics

  • Frequency: 5-1000 MHz; Min. Structural Return Loss: 20 dB
  • Frequency: 1000-2250 MHz; Min. Structural Return Loss: 15 dB
  • Frequency: 2250-3000 MHz; Min. Structural Return Loss: 10 dB
  • Frequency: 5 MHz; Nom. Attenuation: 0.5 dB/100ft; Max. Attenuation: 0.58 dB/100ft
  • Frequency: 55 MHz; Nom. Attenuation: 1.4 dB/100ft; Max. Attenuation: 1.6 dB/100ft
  • Frequency: 211 MHz; Nom. Attenuation: 2.6 dB/100ft; Max. Attenuation: 3.05 dB/100ft
  • Frequency: 500 MHz; Nom. Attenuation: 4.1 dB/100ft; Max. Attenuation: 4.66 dB/100ft
  • Frequency: 750 MHz; Nom. Attenuation: 5.1 dB/100ft; Max. Attenuation: 5.65 dB/100ft
  • Frequency: 862 MHz; Nom. Attenuation: 5.5 dB/100ft; Max. Attenuation: 6.1 dB/100ft
  • Frequency: 1000 MHz; Nom. Attenuation: 6 dB/100ft; Max. Attenuation: 6.55 dB/100ft
  • Frequency: 1450 MHz; Nom. Attenuation: 7.8 dB/100ft; Max. Attenuation: 8 dB/100ft
  • Frequency: 1800 MHz; Nom. Attenuation: 8.6 dB/100ft; Max. Attenuation: 8.8 dB/100ft
  • Frequency: 2250 MHz; Nom. Attenuation: 9.8 dB/100ft; Max. Attenuation: 10 dB/100ft
  • Frequency: 3000 MHz; Nom. Attenuation: 11.3 dB/100ft; Max. Attenuation: 11.9 dB/100ft
  • Nom. Conductor DCR: 6.4 Ohm/1000ft (21 Ohm/km); Nom. Outer Shield DCR: 4.6 Ohm/1000ft (15 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.2 pF/ft (53.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
  • Frequency: 5 MHz
  • Frequency: 50 MHz
  • Frequency: 50 MHz
  • Frequency: 1000 MHz
  • UL Voltage Rating: 350 V RMS

Mechanical Characteristics

  • UL Temperature: 80°C; Operating: -40°C To +80°C
  • Max. Pull Tension: 91 lbs (41 kg)
  • Bulk Cable Weight: 32 lbs/1000ft (48 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor (Not Riser or Plenum), Indoor
  • Flammability / Reaction to Fire: UL1685 UL Loading, IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca
  • NEC / UL Compliance: CATV, CM
  • CEC / C(UL) Compliance: CM
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

History

  • Update and Revision: Revision Number: 0.468 Revision Date: 11-06-2026
  • Footnote: C - CRATE REEL PUT-UP.
