Description
Belden 1617A 0101000 Broadband Coax, Series 11, 14 AWG Solid BCCS, Quad Shield, PVC Jkt, CM
Broadband Coax, Series 11, 14 AWG Solid Bare Copper Covered Steel Conductor, PE Insulation, Foil + 60% Aluminum Braid + Foil + 40% Aluminum Braid Shield, PVC Jacket, CM
Ordering Details
- Manufacturer Part Number: 1617A 0101000
- Color: Black
- Length: 1,000 ft
- Put-Up: Reel
- UPC/EAN: 612825119258
Supplied as one 1,000 ft Reel.

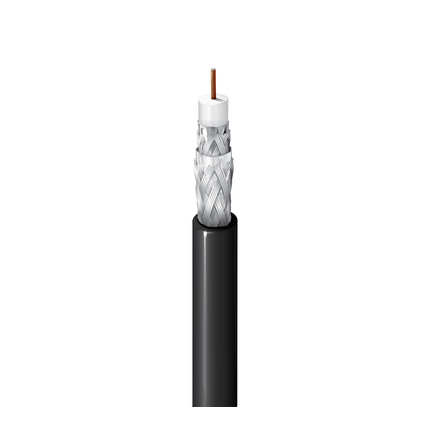

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Product Overview
- Suitable Applications: Broadband, Cable Television (CATV), RF drop cable, Over-The-Air (OTA) antennas
Construction Details
- Series Type: 11
- Size: 14 AWG; Stranding: Solid; Nom. Diameter: 0.064 in; Material: BCCS - Bare Copper Covered Steel
- Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.280 in (7.11 mm); Color Code: White
- Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duobond® II; Coverage: 100%
- Layer: 2; Outer Shield Type: Braid; Material: Aluminum; Coverage: 60%
- Layer: 3; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
- Layer: 4; Outer Shield Type: Braid; Material: Aluminum; Coverage: 40%
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.407 in (10.3 mm)
- Overall Cable Diameter (Nominal): 0.407 in (10.3 mm)
Electrical Characteristics
- Frequency: 5 - 1000 MHz; Min. Structural Return Loss: 20 dB
- Frequency: 5 MHz; Max. Attenuation: 0.38 dB/100ft
- Frequency: 55 MHz; Max. Attenuation: 0.96 dB/100ft
- Frequency: 211 MHz; Max. Attenuation: 1.90 dB/100ft
- Frequency: 250 MHz; Max. Attenuation: 2.05 dB/100ft
- Frequency: 270 MHz; Max. Attenuation: 2.13 dB/100ft
- Frequency: 300 MHz; Max. Attenuation: 2.25 dB/100ft
- Frequency: 330 MHz; Max. Attenuation: 2.35 dB/100ft
- Frequency: 350 MHz; Max. Attenuation: 2.42 dB/100ft
- Frequency: 400 MHz; Max. Attenuation: 2.60 dB/100ft
- Frequency: 450 MHz; Max. Attenuation: 2.75 dB/100ft
- Frequency: 500 MHz; Max. Attenuation: 2.90 dB/100ft
- Frequency: 550 MHz; Max. Attenuation: 3.04 dB/100ft
- Frequency: 600 MHz; Max. Attenuation: 3.18 dB/100ft
- Frequency: 750 MHz; Max. Attenuation: 3.65 dB/100ft
- Frequency: 870 MHz; Max. Attenuation: 4.06 dB/100ft
- Frequency: 1000 MHz; Max. Attenuation: 4.35 dB/100ft
- Nom. Conductor DCR: 12 Ohm/1000ft; Nom. Outer Shield DCR: 3 Ohm/1000ft (9.8 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.3 pF/ft (53.5 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
- UL Voltage Rating: 300 V (CM)
Mechanical Characteristics
- UL Temperature: 75°C; Operating: -40°C to +75°C
- Installation Min.: 4.1 in (100 mm)
- Max. Pull Tension: 308 lbs (140 kg)
- Bulk Cable Weight: 60 lbs/1000ft
Standards and Compliance
- Environmental Suitability: Indoor (Not Riser or Plenum), Indoor, Aerial - Black only, When supported by messenger wire
- Sustainability: CA Prop 65
- Flammability / Reaction to Fire: UL1685 UL Loading
- CPR Compliance: CPR Euroclass: Eca
- NEC / UL Compliance: CM, CATV
- CEC / C(UL) Compliance: CM
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- UK Regulation Compliance: UKCA Mark
- APAC Compliance: China RoHS II (GB/T 26572-2011)
- Other Standard Compliance(s): ANSI/SCTE 74
- Plenum Number: 1617AP
History
- Update and Revision: Revision Number: 0.478 Revision Date: 02-20-2026
