Belden 1189A 0101000 Broadband Coax, Series 6, 18 AWG Solid BCCS, Quad Shield, PVC Jkt, CM - Black, 1,000 ft Reel

$351.99
SKU:
1189A 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
1189A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1189A 0101000 Broadband Coax, Series 6, 18 AWG Solid BCCS, Quad Shield, PVC Jkt, CM

Broadband Coax, Series 6, 18 AWG Solid Bare Copper Covered Steel Conductor, PE Insulation, Foil + 60% Aluminum Braid + Foil + 40% Aluminum Braid Shield, PVC Jacket, CM

Ordering Details

  • Manufacturer Part Number: 1189A 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825309680

Supplied as one 1,000 ft Reel.

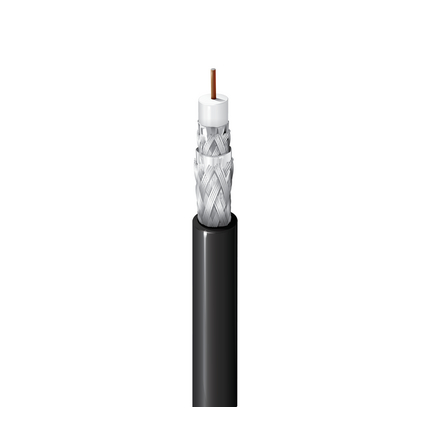

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: Broadband, Cable Television (CATV), RF drop cable, Over-The-Air (OTA) antennas

Construction Details

  • Series Type: 6
  • Size: 18 AWG; Stranding: Solid; Nom. Diameter: 0.040 in; Material: BCCS - Bare Copper Covered Steel
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.180 in (4.57 mm); Color Code: White
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duobond® II; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Aluminum; Coverage: 60%
  • Layer: 3; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 4; Outer Shield Type: Braid; Material: Aluminum; Coverage: 40%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.294 in (7.47 mm)
  • Overall Cable Diameter (Nominal): 0.294 in (7.47 mm)

Electrical Characteristics

  • Frequency: 5 - 1000 MHz; Min. Structural Return Loss: 20 dB
  • Frequency: 5 MHz; Max. Attenuation: 0.67 dB/100ft
  • Frequency: 55 MHz; Max. Attenuation: 1.60 dB/100ft
  • Frequency: 211 MHz; Max. Attenuation: 2.87 dB/100ft
  • Frequency: 250 MHz; Max. Attenuation: 3.30 dB/100ft
  • Frequency: 270 MHz; Max. Attenuation: 3.24 dB/100ft
  • Frequency: 300 MHz; Max. Attenuation: 3.43 dB/100ft
  • Frequency: 330 MHz; Max. Attenuation: 3.74 dB/100ft
  • Frequency: 350 MHz; Max. Attenuation: 3.72 dB/100ft
  • Frequency: 400 MHz; Max. Attenuation: 4.00 dB/100ft
  • Frequency: 450 MHz; Max. Attenuation: 4.26 dB/100ft
  • Frequency: 500 MHz; Max. Attenuation: 4.66 dB/100ft
  • Frequency: 550 MHz; Max. Attenuation: 4.71 dB/100ft
  • Frequency: 600 MHz; Max. Attenuation: 5.10 dB/100ft
  • Frequency: 750 MHz; Max. Attenuation: 5.59 dB/100ft
  • Frequency: 870 MHz; Max. Attenuation: 6.00 dB/100ft
  • Frequency: 1000 MHz; Max. Attenuation: 6.54 dB/100ft
  • Nom. Conductor DCR: 28 Ohm/1000ft; Nom. Outer Shield DCR: 4.8 Ohm/1000ft (16 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.2 pF/ft (53.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
  • UL Voltage Rating: 300 V (CM)

Mechanical Characteristics

  • Operating: -40°C to +80°C
  • Installation Min.: 2.9 in (74 mm)
  • Max. Pull Tension: 176 lbs (79.8 kg)
  • Bulk Cable Weight: 32 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Indoor (Not Riser or Plenum), Indoor, Aerial - Black only, When supported by messenger wire
  • Sustainability: CA Prop 65
  • Flammability / Reaction to Fire: UL1685 UL Loading
  • CPR Compliance: CPR Euroclass: Eca
  • NEC / UL Compliance: CM, CATV
  • CEC / C(UL) Compliance: CM
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Other Standard Compliance(s): ANSI/SCTE 74
  • Plenum Number: 1189AP

History

  • Update and Revision: Revision Number: 0.506 Revision Date: 02-20-2026
  • Footnote: C - CRATE REEL PUT-UP.
