Belden 9117M 0101000 CATV Video, RG6, 18 AWG BCCS, Messenger - Black, 1,000 ft Reel

$285.99
SKU:
9117M 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
9117M
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

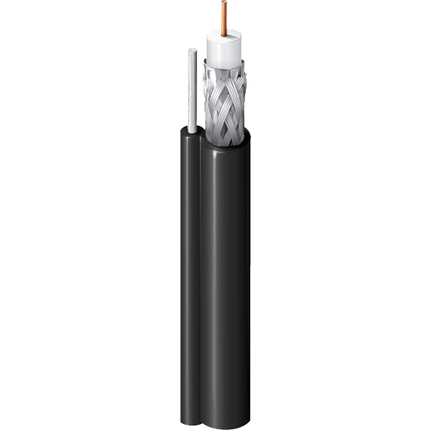

Belden 9117M 0101000 CATV Video, RG6, 18 AWG BCCS, Messenger

Series 6, 18 AWG solid .040" bare copper-covered steel conductor, gas-injected foam polyethylene insulation, Duobond® II, aluminum braid shield (60% coverage), PVC jacket.

Ordering Details

  • Manufacturer Part Number: 9117M 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825224594

Supplied as one 1,000 ft Reel.

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Construction Details

  • RG Type: 6
  • Series Type: 6
  • Size: 18; Stranding: Solid; Nom. Diameter: 0.04 in; Material: BCCS - Bare Copper Covered Steel
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.18 in (4.6 mm)
  • Insulation Table Notes: Gas Injected
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Aluminum; Coverage: 60%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.27 x 0.41 in

Electrical Characteristics

  • Frequency: 5-1000 MHz; Min. Structural Return Loss: 20 dB
  • Max. Attenuation: 0.58 dB/100ft
  • Max. Attenuation: 1.60 dB/100ft
  • Max. Attenuation: 3.05 dB/100ft
  • Max. Attenuation: 3.37 dB/100ft
  • Max. Attenuation: 3.55 dB/100ft
  • Max. Attenuation: 3.85 dB/100ft
  • Max. Attenuation: 4.15 dB/100ft
  • Max. Attenuation: 4.40 dB/100ft
  • Max. Attenuation: 4.90 dB/100ft
  • Max. Attenuation: 5.65 dB/100ft
  • Max. Attenuation: 6.11 dB/100ft
  • Max. Attenuation: 6.55 dB/100ft
  • Nom. Conductor DCR: 28 Ohm/1000ft (92 Ohm/km); Nom. Outer Shield DCR: 9 Ohm/1000ft (30 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.2 pF/ft (53.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
  • Voltage Rating: 350 V RMS

Mechanical Characteristics

  • Operating: -40°C To +80°C
  • Max. Pull Tension: 110 lbs (50 kg)
  • Bulk Cable Weight: 42 lbs/1000ft (63 kg/km)

Standards and Compliance

  • Environmental Suitability: Outdoor - Aerial, Indoor
  • European Directive Compliance: EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

History

  • Update and Revision: Revision Number: 0.385 Revision Date: 11-06-2026

Resources

Belden 9117M Product Information
