Belden 7934A 0101000 DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PE Jkt, OSP BURIAL - Black, 1,000 ft Reel

$1,642.99
SKU:
7934A 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
7934A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

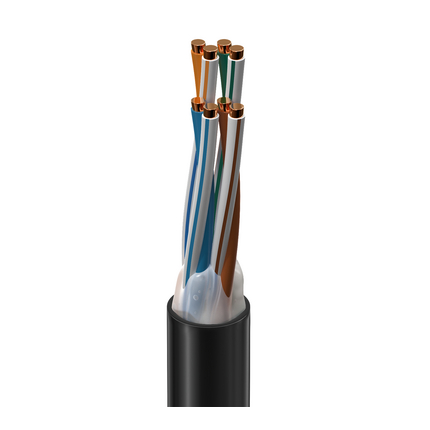

Belden 7934A 0101000 DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, PO Ins, PE Jkt, OSP BURIAL

Industrial Ethernet Cat 5e, 4 Bonded-Pair 24AWG (Solid) Bare Copper, PO Insulation, PE Outer Jacket, Polymer Gel Waterblocked OSP BURIAL

Ordering Details

  • Manufacturer Part Number: 7934A 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825191674
  • Manufacturer Footnote: C

Supplied as one 1,000 ft Reel.

Product Overview

  • Suitable Applications: burial, harsh environment, IIoT, factory or process automation, IP cameras and devices, data communication, etc.
  • Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.

Construction Details

  • Element: Pair(s); Size: 24 AWG; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 4
  • Material: PO - Polyolefin; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
  • Bonded-Pair: Yes
  • Waterblocking: Gel Filled
  • Material: PE - Polyethylene; Nom. Diameter: 0.230 in (5.84 mm); Ripcord: No
  • Overall Cable Diameter (Nominal): 0.230 in (5.84 mm)

Electrical Characteristics

  • Max. Conductor DCR: 93.8 Ohm/km (28.6 Ohm/1000ft); Max. Capacitance Unbalance: 150 pF/ft
  • Max. Delay Skew: 45 ns/100m; Nom. Velocity of Prop.: 70%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation): 2.0 dB/100m; Min. NEXT [dB]: 65.3; Min. PSNEXT [dB]: 62.3; Min. ACR [dB]: 63; Min. PSACR [dB]: 60; Min. ACRF (ELFEXT) [dB]: 63.8; Min. PSACRF (PSELFEXT) [dB]: 60.8; Min. RL (Return Loss) [dB]: 20; Min. SRL (Structural Return Loss) [dB]: 23; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 102.5 ± 7.5
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation): 4.1 dB/100m; Min. NEXT [dB]: 56.3; Min. PSNEXT [dB]: 53.3; Min. ACR [dB]: 51; Min. PSACR [dB]: 49; Min. ACRF (ELFEXT) [dB]: 51.7; Min. PSACRF (PSELFEXT) [dB]: 48.7; Min. RL (Return Loss) [dB]: 23.6; Min. SRL (Structural Return Loss) [dB]: 23; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 102.5 ± 7.5
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation): 5.8 dB/100m; Min. NEXT [dB]: 51.8; Min. PSNEXT [dB]: 48.8; Min. ACR [dB]: 46; Min. PSACR [dB]: 43; Min. ACRF (ELFEXT) [dB]: 45.7; Min. PSACRF (PSELFEXT) [dB]: 42.7; Min. RL (Return Loss) [dB]: 25.4; Min. SRL (Structural Return Loss) [dB]: 24.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation): 6.5 dB/100m; Min. NEXT [dB]: 50.3; Min. PSNEXT [dB]: 47.3; Min. ACR [dB]: 43; Min. PSACR [dB]: 41; Min. ACRF (ELFEXT) [dB]: 43.8; Min. PSACRF (PSELFEXT) [dB]: 40.8; Min. RL (Return Loss) [dB]: 26; Min. SRL (Structural Return Loss) [dB]: 25; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation): 8.2 dB/100m; Min. NEXT [dB]: 47.3; Min. PSNEXT [dB]: 44.3; Min. ACR [dB]: 39; Min. PSACR [dB]: 36; Min. ACRF (ELFEXT) [dB]: 39.7; Min. PSACRF (PSELFEXT) [dB]: 36.7; Min. RL (Return Loss) [dB]: 26; Min. SRL (Structural Return Loss) [dB]: 25; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation): 9.3 dB/100m; Min. NEXT [dB]: 45.8; Min. PSNEXT [dB]: 42.8; Min. ACR [dB]: 36.5; Min. PSACR [dB]: 33.5; Min. ACRF (ELFEXT) [dB]: 37.7; Min. PSACRF (PSELFEXT) [dB]: 34.7; Min. RL (Return Loss) [dB]: 26; Min. SRL (Structural Return Loss) [dB]: 25; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation): 10.4 dB/100m; Min. NEXT [dB]: 44.3; Min. PSNEXT [dB]: 41.3; Min. ACR [dB]: 33.9; Min. PSACR [dB]: 30.9; Min. ACRF (ELFEXT) [dB]: 35.8; Min. PSACRF (PSELFEXT) [dB]: 32.8; Min. RL (Return Loss) [dB]: 25.5; Min. SRL (Structural Return Loss) [dB]: 24.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation): 11.7 dB/100m; Min. NEXT [dB]: 42.9; Min. PSNEXT [dB]: 39.9; Min. ACR [dB]: 31; Min. PSACR [dB]: 28; Min. ACRF (ELFEXT) [dB]: 33.9; Min. PSACRF (PSELFEXT) [dB]: 30.9; Min. RL (Return Loss) [dB]: 25; Min. SRL (Structural Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation): 17.0 dB/100m; Min. NEXT [dB]: 38.4; Min. PSNEXT [dB]: 35.4; Min. ACR [dB]: 22; Min. PSACR [dB]: 19; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 23.5; Min. SRL (Structural Return Loss) [dB]: 21.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 101 ± 6
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation): 22.0 dB/100m; Min. NEXT [dB]: 35.3; Min. PSNEXT [dB]: 32.3; Min. ACR [dB]: 14; Min. PSACR [dB]: 11; Min. ACRF (ELFEXT) [dB]: 23.8; Min. PSACRF (PSELFEXT) [dB]: 20.8; Min. RL (Return Loss) [dB]: 22.5; Min. SRL (Structural Return Loss) [dB]: 20.1; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation): 28.1 dB/100m; Min. NEXT [dB]: 32.5; Min. PSNEXT [dB]: 29.5; Min. ACR [dB]: 4.4; Min. PSACR [dB]: 1.4; Min. ACRF (ELFEXT) [dB]: 19.9; Min. PSACRF (PSELFEXT) [dB]: 16.9; Min. RL (Return Loss) [dB]: 15.8; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 25
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation): 32 dB/100m; Min. NEXT [dB]: 30.8; Min. PSNEXT [dB]: 27.8; Min. ACR [dB]: 4; Min. PSACR [dB]: 1; Min. ACRF (ELFEXT) [dB]: 17.7; Min. PSACRF (PSELFEXT) [dB]: 14.7; Min. RL (Return Loss) [dB]: 15; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 25
  • Voltage Rating: 300 V

Mechanical Characteristics

  • Operating: -40°C To +75°C; Installation: -25°C To +75°C; Storage: -40°C To +85°C
  • Stationary Min.: 1 in (25 mm)
  • Max. Pull Tension: 40 lbs (18 kg)
  • Bulk Cable Weight: 22 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Outdoor, Outdoor, Non-Halogenated, Sunlight Resistance, Oil Resistance
  • CPR Compliance: CPR Euroclass: Fca
  • Data Category: Category 5e
  • TIA/EIA Compliance: ANSI/TIA-568.2-D Category 5e
  • Third Party Performance Verification: Category 5e
  • ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-5
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

Product Notes

  • Notes: EtherNet IP is a trademark of ControlNet International Ltd. under license by DeviceNet Vendor Association, Inc. Operating Temperature subject to length de-rating. Cable not guaranteed to meet TIA 568.2 specification for delay above lengths of 90m.Fully Water Blocked. Suitable for burial or use in Buildings in Wet Locations. Not recommended for Direct Burial applications without additional crush and impact protection. Additional crush and impact protection would include cable armoring, installation in conduit or installation with over top barriers per Belden Technical Bulletin T/8-6. Not intended for burial in areas where the ground temperature exceeds 60C for long periods of time.

History

  • Update and Revision: Revision Number: 0.669 Revision Date: 02-20-2026
  • Footnote: C - CRATE REEL PUT-UP.

Resources

Belden 7934A Product Information
