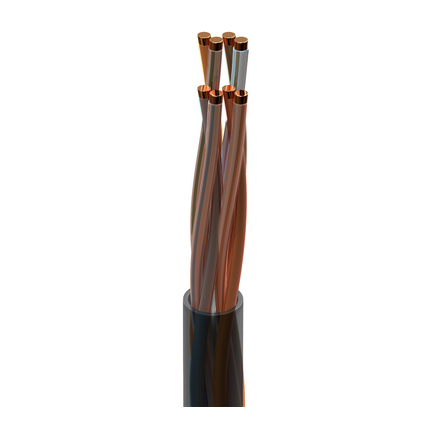

Belden 7928A 0101000 DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, FEP Ins, FEP Jkt, CMP CMP-LC - Black, 1,000 ft Reel

$5,326.99
SKU:
7928A 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
7928A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 7928A 0101000 DataTuff® Cat 5e, 4 Bonded-Pr #24 Sol BC, FEP Ins, FEP Jkt, CMP CMP-LC

Industrial Ethernet Cat 5e, 4 Bonded-Pair 24AWG (Solid) Bare Copper, FEP Insulation, FEP Outer Jacket, CMP CMP-LC

Ordering Details

  • Manufacturer Part Number: 7928A 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825191476

Supplied as one 1,000 ft Reel.

Product Overview

  • Suitable Applications: extreme temp, exposure to oil and gasoline, harsh environment, IIoT, factory or process automation, IP cameras and devices, data communication, etc.
  • Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.

Construction Details

  • Element: Pair(s); Size: 24 AWG; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 4
  • Material: FEP - Fluorinated Ethylene Propylene; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
  • Bonded-Pair: Yes
  • Material: FEP - Fluorinated Ethylene Propylene; Nom. Diameter: 0.183 in (4.65 mm)
  • Overall Cable Diameter (Nominal): 0.183 in (4.65 mm)

Electrical Characteristics

  • Max. Conductor DCR: 93.8 Ohm/km (28.6 Ohm/1000ft); Max. Capacitance Unbalance: 330 pF/100m
  • Max. Delay: 510 ns/100m; Max. Delay Skew: 25 ns/100m; Nom. Velocity of Prop.: 72%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation) [dB/100m]: 2.0; Min. NEXT [dB]: 65.3; Min. PSNEXT [dB]: 65.3; Min. ACR [dB]: 63.3; Min. PSACR [dB]: 63.3; Min. ACRF (ELFEXT) [dB]: 63.8; Min. PSACRF (PSELFEXT) [dB]: 60.8; Min. RL (Return Loss) [dB]: 20; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 95-110
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation) [dB/100m]: 4.0; Min. NEXT [dB]: 56.3; Min. PSNEXT [dB]: 56.3; Min. ACR [dB]: 52.3; Min. PSACR [dB]: 52.3; Min. ACRF (ELFEXT) [dB]: 51.7; Min. PSACRF (PSELFEXT) [dB]: 48.7; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 95-110
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation) [dB/100m]: 5.7; Min. NEXT [dB]: 51.8; Min. PSNEXT [dB]: 51.8; Min. ACR [dB]: 46.1; Min. PSACR [dB]: 46.1; Min. ACRF (ELFEXT) [dB]: 45.7; Min. PSACRF (PSELFEXT) [dB]: 42.7; Min. RL (Return Loss) [dB]: 25.4; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation) [dB/100m]: 6.4; Min. NEXT [dB]: 50.3; Min. PSNEXT [dB]: 50.3; Min. ACR [dB]: 43.9; Min. PSACR [dB]: 43.9; Min. ACRF (ELFEXT) [dB]: 43.8; Min. PSACRF (PSELFEXT) [dB]: 40.8; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation) [dB/100m]: 8.1; Min. NEXT [dB]: 47.3; Min. PSNEXT [dB]: 47.3; Min. ACR [dB]: 39.1; Min. PSACR [dB]: 39.1; Min. ACRF (ELFEXT) [dB]: 39.7; Min. PSACRF (PSELFEXT) [dB]: 36.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation) [dB/100m]: 9.2; Min. NEXT [dB]: 45.8; Min. PSNEXT [dB]: 45.8; Min. ACR [dB]: 35.2; Min. PSACR [dB]: 35.2; Min. ACRF (ELFEXT) [dB]: 37.7; Min. PSACRF (PSELFEXT) [dB]: 34.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation) [dB/100m]: 10.3; Min. NEXT [dB]: 44.3; Min. PSNEXT [dB]: 44.3; Min. ACR [dB]: 34.1; Min. PSACR [dB]: 34.1; Min. ACRF (ELFEXT) [dB]: 35.8; Min. PSACRF (PSELFEXT) [dB]: 32.8; Min. RL (Return Loss) [dB]: 25.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation) [dB/100m]: 11.6; Min. NEXT [dB]: 42.9; Min. PSNEXT [dB]: 42.9; Min. ACR [dB]: 31.3; Min. PSACR [dB]: 31.3; Min. ACRF (ELFEXT) [dB]: 33.9; Min. PSACRF (PSELFEXT) [dB]: 30.9; Min. RL (Return Loss) [dB]: 25; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation) [dB/100m]: 16.8; Min. NEXT [dB]: 38.4; Min. PSNEXT [dB]: 38.4; Min. ACR [dB]: 21.6; Min. PSACR [dB]: 21.6; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 23.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 95-107
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation) [dB/100m]: 21.7; Min. NEXT [dB]: 35.3; Min. PSNEXT [dB]: 35.3; Min. ACR [dB]: 17.1; Min. PSACR [dB]: 17.1; Min. ACRF (ELFEXT) [dB]: 23.8; Min. PSACRF (PSELFEXT) [dB]: 20.8; Min. RL (Return Loss) [dB]: 22.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation) [dB/100m]: 27.7; Min. NEXT [dB]: 32.5; Min. PSNEXT [dB]: 32.5; Min. ACR [dB]: 4.7; Min. PSACR [dB]: 4.7; Min. ACRF (ELFEXT) [dB]: 19.9; Min. PSACRF (PSELFEXT) [dB]: 16.9; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 18
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation) [dB/100m]: 32; Min. NEXT [dB]: 30.8; Min. PSNEXT [dB]: 30.8; Min. ACR [dB]: 3; Min. PSACR [dB]: 3; Min. ACRF (ELFEXT) [dB]: 17.7; Min. PSACRF (PSELFEXT) [dB]: 14.7; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation) [dB/100m]: 36.4; Min. NEXT [dB]: 29.3; Min. PSNEXT [dB]: 29.3; Min. ACR [dB]: 0; Min. PSACR [dB]: 0; Min. ACRF (ELFEXT) [dB]: 15.8; Min. PSACRF (PSELFEXT) [dB]: 12.8; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 300; Max. Insertion Loss (Attenuation) [dB/100m]: 40.5; Min. NEXT [dB]: 28.2; Min. PSNEXT [dB]: 28.2; Min. ACR [dB]: 0; Min. PSACR [dB]: 0; Min. ACRF (ELFEXT) [dB]: 14.2; Min. PSACRF (PSELFEXT) [dB]: 11.2; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 310; Max. Insertion Loss (Attenuation) [dB/100m]: 41.3; Min. NEXT [dB]: 27.9; Min. PSNEXT [dB]: 27.9; Min. ACRF (ELFEXT) [dB]: 13.9; Min. PSACRF (PSELFEXT) [dB]: 10.9; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 350; Max. Insertion Loss (Attenuation) [dB/100m]: 44.3; Min. NEXT [dB]: 27.2; Min. PSNEXT [dB]: 27.2; Min. ACRF (ELFEXT) [dB]: 12.9; Min. PSACRF (PSELFEXT) [dB]: 9.9; Min. RL (Return Loss) [dB]: 17; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22
  • UL Voltage Rating: 300 V (CMP)

Mechanical Characteristics

  • UL Temperature: 200°C; Operating: -70°C To +200°C; Installation: -55°C To +150°C; Storage: -70°C To +200°C
  • Stationary Min.: 0.25 in (6.4 mm)
  • Max. Pull Tension: 40 lbs (18 kg)
  • Bulk Cable Weight: 22 lbs/1000ft (33 kg/km)

Standards and Compliance

  • Environmental Suitability: Plenum, Indoor, Outdoor, Sunlight Resistance, Oil Resistance
  • Flammability / Reaction to Fire: NFPA 262 Plenum Flame Test (UL910),UL723 (NFPA 255), FT6, IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca
  • NEC / UL Compliance: Article 800, CMP
  • CEC / C(UL) Compliance: CMP
  • ICEA Compliance: S-90-661
  • IEEE Compliance: IEEE 802.3bt Type 1, Type 2, Type 3
  • NEMA Compliance: NEMA WC-63.1
  • Data Category: Category 5e
  • TIA/EIA Compliance: ANSI/TIA-568.2-D Category 5e
  • ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-5
  • European Directive Compliance: EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

Product Notes

  • Notes: EtherNet IP is a trademark of ControlNet International, Ltd. under license by Open DeviceNet Vendor Association, Inc. Operating temperatures are subject to length de-rating. Cable passes -70C Cold Bend per UL 1581.

History

  • Update and Revision: Revision Number: 0.704 Revision Date: 02-20-2026

Resources

Belden 7928A Product Information
