Description

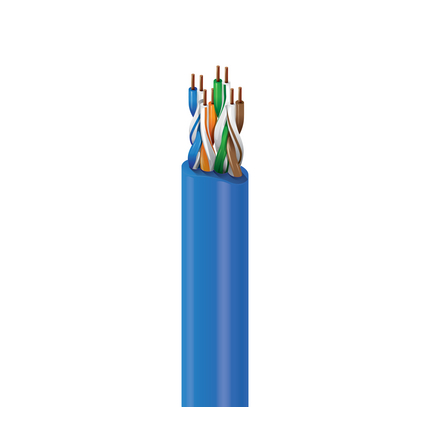

Belden 1874A D15A1000 Category 6+ Cable, 4 Bonded-Pairs, U/UTP, CMP
Category 6+ Premise Horizontal Cable (350MHz), 4 Bonded-Pairs, 23 AWG Solid Bare Copper Conductors, U/UTP, Plenum-CMP, Flamarrest® PVC-LS Jacket
Ordering Details
- Manufacturer Part Number: 1874A D15A1000
- Color: Blue
- Length: 1,000 ft
- Put-Up: Reel-in-Box
- UPC/EAN: 612825125471
Supplied as one 1,000 ft Reel-in-Box.
Product Overview
- Suitable Applications: Premise Horizontal Cable, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE
- Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.
Construction Details
- Size: 23 AWG; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 4
- Material: FEP - Fluorinated Ethylene Propylene; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
- Bonded-Pair: Yes
- Material: PVC - Polyvinyl Chloride; Material Trade Name: Flamarrest®; Nom. Diameter: 0.365 x 0.165 in; Ripcord: Yes
- Overall Cable Diameter (Nominal): 0.365 x 0.165 in
Electrical Characteristics
- Max. Conductor DCR: 75 Ohm/km (23 Ohm/1000ft); Max. Capacitance Unbalance: 49 pF/100m
- Frequency: 100 MHz; Max. Delay: 537.6 ns/100m; Max. Delay Skew: 25 ns/100m; Nom. Velocity of Prop.: 72%
- Frequency [MHz]: 1; Max. Insertion Loss (Attenuation): 1.9 dB/100m; Min. NEXT [dB]: 75.3; Min. PSNEXT [dB]: 75.3; Min. ACR [dB]: 73.4; Min. PSACR [dB]: 73.4; Min. ACRF (ELFEXT) [dB]: 67.8; Min. PSACRF (PSELFEXT) [dB]: 64.8; Min. RL (Return Loss) [dB]: 20.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
- Frequency [MHz]: 4; Max. Insertion Loss (Attenuation): 3.7 dB/100m; Min. NEXT [dB]: 66.3; Min. PSNEXT [dB]: 66.3; Min. ACR [dB]: 62.6; Min. PSACR [dB]: 62.6; Min. ACRF (ELFEXT) [dB]: 55.7; Min. PSACRF (PSELFEXT) [dB]: 52.8; Min. RL (Return Loss) [dB]: 23.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
- Frequency [MHz]: 8; Max. Insertion Loss (Attenuation): 5.3 dB/100m; Min. NEXT [dB]: 61.8; Min. PSNEXT [dB]: 61.8; Min. ACR [dB]: 56.5; Min. PSACR [dB]: 56.5; Min. ACRF (ELFEXT) [dB]: 49.7; Min. PSACRF (PSELFEXT) [dB]: 46.7; Min. RL (Return Loss) [dB]: 24.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
- Frequency [MHz]: 10; Max. Insertion Loss (Attenuation): 5.9 dB/100m; Min. NEXT [dB]: 60.3; Min. PSNEXT [dB]: 60.3; Min. ACR [dB]: 54.4; Min. PSACR [dB]: 54.4; Min. ACRF (ELFEXT) [dB]: 47.8; Min. PSACRF (PSELFEXT) [dB]: 44.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
- Frequency [MHz]: 16; Max. Insertion Loss (Attenuation): 7.5 dB/100m; Min. NEXT [dB]: 57.2; Min. PSNEXT [dB]: 57.2; Min. ACR [dB]: 49.7; Min. PSACR [dB]: 49.7; Min. ACRF (ELFEXT) [dB]: 43.7; Min. PSACRF (PSELFEXT) [dB]: 40.7; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 20; Max. Insertion Loss (Attenuation): 8.4 dB/100m; Min. NEXT [dB]: 55.8; Min. PSNEXT [dB]: 55.8; Min. ACR [dB]: 47.3; Min. PSACR [dB]: 47.3; Min. ACRF (ELFEXT) [dB]: 41.8; Min. PSACRF (PSELFEXT) [dB]: 38.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 25; Max. Insertion Loss (Attenuation): 9.5 dB/100m; Min. NEXT [dB]: 54.3; Min. PSNEXT [dB]: 54.3; Min. ACR [dB]: 44.9; Min. PSACR [dB]: 44.9; Min. ACRF (ELFEXT) [dB]: 39.8; Min. PSACRF (PSELFEXT) [dB]: 36.8; Min. RL (Return Loss) [dB]: 24.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation): 10.6 dB/100m; Min. NEXT [dB]: 52.9; Min. PSNEXT [dB]: 52.9; Min. ACR [dB]: 42.2; Min. PSACR [dB]: 42.2; Min. ACRF (ELFEXT) [dB]: 37.9; Min. PSACRF (PSELFEXT) [dB]: 34.9; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation): 15.4 dB/100m; Min. NEXT [dB]: 48.4; Min. PSNEXT [dB]: 48.4; Min. ACR [dB]: 33.0; Min. PSACR [dB]: 33.0; Min. ACRF (ELFEXT) [dB]: 31.8; Min. PSACRF (PSELFEXT) [dB]: 28.9; Min. RL (Return Loss) [dB]: 21.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 100; Max. Insertion Loss (Attenuation): 19.8 dB/100m; Min. NEXT [dB]: 45.3; Min. PSNEXT [dB]: 45.3; Min. ACR [dB]: 25.5; Min. PSACR [dB]: 25.5; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 155; Max. Insertion Loss (Attenuation): 25.1 dB/100m; Min. NEXT [dB]: 42.4; Min. PSNEXT [dB]: 42.4; Min. ACR [dB]: 17.3; Min. PSACR [dB]: 17.3; Min. ACRF (ELFEXT) [dB]: 24.0; Min. PSACRF (PSELFEXT) [dB]: 21.0; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 200; Max. Insertion Loss (Attenuation): 29.0 dB/100m; Min. NEXT [dB]: 40.8; Min. PSNEXT [dB]: 40.8; Min. ACR [dB]: 11.8; Min. PSACR [dB]: 11.8; Min. ACRF (ELFEXT) [dB]: 21.7; Min. PSACRF (PSELFEXT) [dB]: 18.8; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 250; Max. Insertion Loss (Attenuation): 32.8 dB/100m; Min. NEXT [dB]: 39.3; Min. PSNEXT [dB]: 39.3; Min. ACR [dB]: 6.5; Min. PSACR [dB]: 6.5; Min. ACRF (ELFEXT) [dB]: 19.8; Min. PSACRF (PSELFEXT) [dB]: 16.8; Min. RL (Return Loss) [dB]: 18.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 300; Max. Insertion Loss (Attenuation): 36.4 dB/100m; Min. NEXT [dB]: 38.1; Min. PSNEXT [dB]: 38.1; Min. ACR [dB]: 1.7; Min. PSACR [dB]: 1.7; Min. ACRF (ELFEXT) [dB]: 18.3; Min. PSACRF (PSELFEXT) [dB]: 15.3; Min. RL (Return Loss) [dB]: 18.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 310; Max. Insertion Loss (Attenuation): 39.8 dB/100m; Min. NEXT [dB]: 37.1; Min. PSNEXT [dB]: 37.1; Min. ACR [dB]: -2.6; Min. PSACR [dB]: -2.6; Min. ACRF (ELFEXT) [dB]: 16.9; Min. PSACRF (PSELFEXT) [dB]: 13.9; Min. RL (Return Loss) [dB]: 17.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 350; Max. Insertion Loss (Attenuation): 43.0 dB/100m; Min. NEXT [dB]: 36.3; Min. PSNEXT [dB]: 36.3; Min. ACRF (ELFEXT) [dB]: 15.8; Min. PSACRF (PSELFEXT) [dB]: 12.8; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 400; Max. Insertion Loss (Attenuation): 46.0 dB/100m; Min. NEXT [dB]: 35.5; Min. PSNEXT [dB]: 35.5; Min. ACRF (ELFEXT) [dB]: 14.7; Min. PSACRF (PSELFEXT) [dB]: 11.7; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 500; Max. Insertion Loss (Attenuation): 48.9 dB/100m; Min. NEXT [dB]: 34.8; Min. PSNEXT [dB]: 34.8; Min. ACRF (ELFEXT) [dB]: 13.8; Min. PSACRF (PSELFEXT) [dB]: 10.8; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- Frequency [MHz]: 550; Max. Insertion Loss (Attenuation): 51.8 dB/100m; Min. NEXT [dB]: 34.2; Min. PSNEXT [dB]: 34.2; Min. ACRF (ELFEXT) [dB]: 13.0; Min. PSACRF (PSELFEXT) [dB]: 10.0; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
- UL Voltage Rating: 300 V (CMP)
Mechanical Characteristics
- UL Temperature: 75°C; Operating: -20°C To +75°C; Installation: 0°C To +50°C; Storage: -20°C To +75°C
- Stationary Min.: 0.5 in (13 mm); Installation Min.: 1.75 in (44.5 mm)
- Max. Pull Tension: 40 lbs (18 kg)
- Bulk Cable Weight: 35 lbs/1000ft
Standards and Compliance
- Environmental Suitability: Plenum, Indoor
- Sustainability: Product Lens™, Environmental Product Declaration (EPD) Available
- Flammability / Reaction to Fire: NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2
- CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
- NEC / UL Compliance: Article 800, CMP
- CEC / C(UL) Compliance: CMP
- ICEA Compliance: S-116-732
- IEEE Compliance: IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
- NEMA Compliance: ANSI/NEMA WC-66
- Data Category: Category 6
- TIA/EIA Compliance: ANSI/TIA-568.2-D Category 6
- Third Party Performance Verification: Category 6
- ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-5
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
- UK Regulation Compliance: UKCA Mark
- APAC Compliance: China RoHS II (GB/T 26572-2011)
- Non-Plenum Number: 1872A
Product Notes
- Notes: Electrical values are expected performance based on cable testing and representative performance within a typical Belden system. Values above 350 MHz are for Engineering Information Only. Print Includes Descending Footage Markings from Max. Put-Up Length to 0.
History
- Update and Revision: Revision Number: 0.578 Revision Date: 02-20-2026
- Footnote: C - CRATE REEL PUT-UP.
