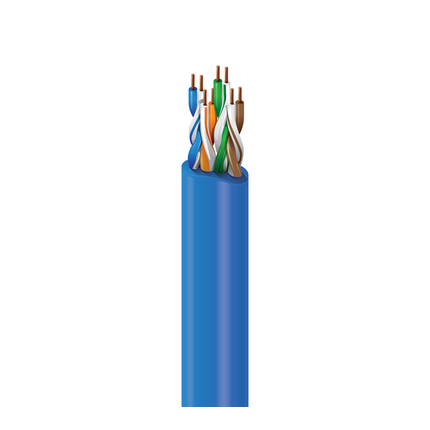

Belden 1874A D151000 Category 6+ Cable, 4 Bonded-Pairs, U/UTP, CMP - Blue, 1,000 ft Reel

$1,229.99
SKU:
1874A D151000
Shipping:
Calculated at Checkout
Color:
Blue
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
1874A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1874A D151000 Category 6+ Cable, 4 Bonded-Pairs, U/UTP, CMP

Category 6+ Premise Horizontal Cable (350MHz), 4 Bonded-Pairs, 23 AWG Solid Bare Copper Conductors, U/UTP, Plenum-CMP, Flamarrest® PVC-LS Jacket

Ordering Details

  • Manufacturer Part Number: 1874A D151000
  • Color: Blue
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825125488
  • Manufacturer Footnote: C

Supplied as one 1,000 ft Reel.

Product Overview

  • Suitable Applications: Premise Horizontal Cable, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE
  • Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.

Construction Details

  • Size: 23 AWG; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 4
  • Material: FEP - Fluorinated Ethylene Propylene; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
  • Bonded-Pair: Yes
  • Material: PVC - Polyvinyl Chloride; Material Trade Name: Flamarrest®; Nom. Diameter: 0.365 x 0.165 in; Ripcord: Yes
  • Overall Cable Diameter (Nominal): 0.365 x 0.165 in

Electrical Characteristics

  • Max. Conductor DCR: 75 Ohm/km (23 Ohm/1000ft); Max. Capacitance Unbalance: 49 pF/100m
  • Frequency: 100 MHz; Max. Delay: 537.6 ns/100m; Max. Delay Skew: 25 ns/100m; Nom. Velocity of Prop.: 72%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation): 1.9 dB/100m; Min. NEXT [dB]: 75.3; Min. PSNEXT [dB]: 75.3; Min. ACR [dB]: 73.4; Min. PSACR [dB]: 73.4; Min. ACRF (ELFEXT) [dB]: 67.8; Min. PSACRF (PSELFEXT) [dB]: 64.8; Min. RL (Return Loss) [dB]: 20.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation): 3.7 dB/100m; Min. NEXT [dB]: 66.3; Min. PSNEXT [dB]: 66.3; Min. ACR [dB]: 62.6; Min. PSACR [dB]: 62.6; Min. ACRF (ELFEXT) [dB]: 55.7; Min. PSACRF (PSELFEXT) [dB]: 52.8; Min. RL (Return Loss) [dB]: 23.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation): 5.3 dB/100m; Min. NEXT [dB]: 61.8; Min. PSNEXT [dB]: 61.8; Min. ACR [dB]: 56.5; Min. PSACR [dB]: 56.5; Min. ACRF (ELFEXT) [dB]: 49.7; Min. PSACRF (PSELFEXT) [dB]: 46.7; Min. RL (Return Loss) [dB]: 24.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation): 5.9 dB/100m; Min. NEXT [dB]: 60.3; Min. PSNEXT [dB]: 60.3; Min. ACR [dB]: 54.4; Min. PSACR [dB]: 54.4; Min. ACRF (ELFEXT) [dB]: 47.8; Min. PSACRF (PSELFEXT) [dB]: 44.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation): 7.5 dB/100m; Min. NEXT [dB]: 57.2; Min. PSNEXT [dB]: 57.2; Min. ACR [dB]: 49.7; Min. PSACR [dB]: 49.7; Min. ACRF (ELFEXT) [dB]: 43.7; Min. PSACRF (PSELFEXT) [dB]: 40.7; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation): 8.4 dB/100m; Min. NEXT [dB]: 55.8; Min. PSNEXT [dB]: 55.8; Min. ACR [dB]: 47.3; Min. PSACR [dB]: 47.3; Min. ACRF (ELFEXT) [dB]: 41.8; Min. PSACRF (PSELFEXT) [dB]: 38.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation): 9.5 dB/100m; Min. NEXT [dB]: 54.3; Min. PSNEXT [dB]: 54.3; Min. ACR [dB]: 44.9; Min. PSACR [dB]: 44.9; Min. ACRF (ELFEXT) [dB]: 39.8; Min. PSACRF (PSELFEXT) [dB]: 36.8; Min. RL (Return Loss) [dB]: 24.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation): 10.6 dB/100m; Min. NEXT [dB]: 52.9; Min. PSNEXT [dB]: 52.9; Min. ACR [dB]: 42.2; Min. PSACR [dB]: 42.2; Min. ACRF (ELFEXT) [dB]: 37.9; Min. PSACRF (PSELFEXT) [dB]: 34.9; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation): 15.4 dB/100m; Min. NEXT [dB]: 48.4; Min. PSNEXT [dB]: 48.4; Min. ACR [dB]: 33.0; Min. PSACR [dB]: 33.0; Min. ACRF (ELFEXT) [dB]: 31.8; Min. PSACRF (PSELFEXT) [dB]: 28.9; Min. RL (Return Loss) [dB]: 21.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation): 19.8 dB/100m; Min. NEXT [dB]: 45.3; Min. PSNEXT [dB]: 45.3; Min. ACR [dB]: 25.5; Min. PSACR [dB]: 25.5; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation): 25.1 dB/100m; Min. NEXT [dB]: 42.4; Min. PSNEXT [dB]: 42.4; Min. ACR [dB]: 17.3; Min. PSACR [dB]: 17.3; Min. ACRF (ELFEXT) [dB]: 24.0; Min. PSACRF (PSELFEXT) [dB]: 21.0; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation): 29.0 dB/100m; Min. NEXT [dB]: 40.8; Min. PSNEXT [dB]: 40.8; Min. ACR [dB]: 11.8; Min. PSACR [dB]: 11.8; Min. ACRF (ELFEXT) [dB]: 21.7; Min. PSACRF (PSELFEXT) [dB]: 18.8; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation): 32.8 dB/100m; Min. NEXT [dB]: 39.3; Min. PSNEXT [dB]: 39.3; Min. ACR [dB]: 6.5; Min. PSACR [dB]: 6.5; Min. ACRF (ELFEXT) [dB]: 19.8; Min. PSACRF (PSELFEXT) [dB]: 16.8; Min. RL (Return Loss) [dB]: 18.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 300; Max. Insertion Loss (Attenuation): 36.4 dB/100m; Min. NEXT [dB]: 38.1; Min. PSNEXT [dB]: 38.1; Min. ACR [dB]: 1.7; Min. PSACR [dB]: 1.7; Min. ACRF (ELFEXT) [dB]: 18.3; Min. PSACRF (PSELFEXT) [dB]: 15.3; Min. RL (Return Loss) [dB]: 18.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 310; Max. Insertion Loss (Attenuation): 39.8 dB/100m; Min. NEXT [dB]: 37.1; Min. PSNEXT [dB]: 37.1; Min. ACR [dB]: -2.6; Min. PSACR [dB]: -2.6; Min. ACRF (ELFEXT) [dB]: 16.9; Min. PSACRF (PSELFEXT) [dB]: 13.9; Min. RL (Return Loss) [dB]: 17.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 350; Max. Insertion Loss (Attenuation): 43.0 dB/100m; Min. NEXT [dB]: 36.3; Min. PSNEXT [dB]: 36.3; Min. ACRF (ELFEXT) [dB]: 15.8; Min. PSACRF (PSELFEXT) [dB]: 12.8; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 400; Max. Insertion Loss (Attenuation): 46.0 dB/100m; Min. NEXT [dB]: 35.5; Min. PSNEXT [dB]: 35.5; Min. ACRF (ELFEXT) [dB]: 14.7; Min. PSACRF (PSELFEXT) [dB]: 11.7; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 500; Max. Insertion Loss (Attenuation): 48.9 dB/100m; Min. NEXT [dB]: 34.8; Min. PSNEXT [dB]: 34.8; Min. ACRF (ELFEXT) [dB]: 13.8; Min. PSACRF (PSELFEXT) [dB]: 10.8; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • Frequency [MHz]: 550; Max. Insertion Loss (Attenuation): 51.8 dB/100m; Min. NEXT [dB]: 34.2; Min. PSNEXT [dB]: 34.2; Min. ACRF (ELFEXT) [dB]: 13.0; Min. PSACRF (PSELFEXT) [dB]: 10.0; Min. RL (Return Loss) [dB]: 14.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32; Max./Min. Fitted Impedance [Ohm]: 100 ± 8
  • UL Voltage Rating: 300 V (CMP)

Mechanical Characteristics

  • UL Temperature: 75°C; Operating: -20°C To +75°C; Installation: 0°C To +50°C; Storage: -20°C To +75°C
  • Stationary Min.: 0.5 in (13 mm); Installation Min.: 1.75 in (44.5 mm)
  • Max. Pull Tension: 40 lbs (18 kg)
  • Bulk Cable Weight: 35 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Plenum, Indoor
  • Sustainability: Product Lens™, Environmental Product Declaration (EPD) Available
  • Flammability / Reaction to Fire: NFPA 262, UL 910 (Plenum), FT6, IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
  • NEC / UL Compliance: Article 800, CMP
  • CEC / C(UL) Compliance: CMP
  • ICEA Compliance: S-116-732
  • IEEE Compliance: IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
  • NEMA Compliance: ANSI/NEMA WC-66
  • Data Category: Category 6
  • TIA/EIA Compliance: ANSI/TIA-568.2-D Category 6
  • Third Party Performance Verification: Category 6
  • ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-5
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Non-Plenum Number: 1872A

Product Notes

  • Notes: Electrical values are expected performance based on cable testing and representative performance within a typical Belden system. Values above 350 MHz are for Engineering Information Only. Print Includes Descending Footage Markings from Max. Put-Up Length to 0.

History

  • Update and Revision: Revision Number: 0.578 Revision Date: 02-20-2026
  • Footnote: C - CRATE REEL PUT-UP.
