Description

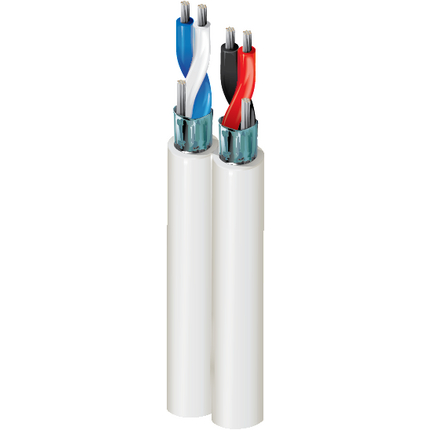

Belden 1801BD 8771000 Audio Snake Cable, 2 Pair 24 AWG, TC, Individually Shielded, CMP
Digital Audio Snake Cable, Plenum-CMP, 2-24 AWG tinned copper pairs, foam FEP insulation, Flamarrest® jacket, Parallel construction
Ordering Details
- Manufacturer Part Number: 1801BD 8771000
- Color: Natural
- Length: 1,000 ft
- Put-Up: Reel
- UPC/EAN: 612825122982
Supplied as one 1,000 ft Reel.
Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Manufacturer Status: Discontinued
Product Overview
- Suitable Applications: Recording Studio, Radio Broadcast, Sports Stadium, Nurse Call
Product Life Cycle
- Life Cycle: Discontinued - the product is no longer manufactured
- Discontinuation Announcement Date: 2023-02-21
Construction Details
- Size: 24; Stranding: 7x32; Material: TC - Tinned Copper; No. of Pairs: 2
- Material: FEP - Fluorinated Ethylene Propylene (Foam); Nom. Insulation Diameter: 0.066 in (1.7 mm); Color Code: Red & Black, White & Blue
- Shield Type: Tape; Material: Bi-Laminate (Alum+Poly)
- Material: Bi-Laminate (Alum+Poly); Coverage: 100%
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.165 x 0.345 in
Electrical Characteristics
- Nom. Characteristic Impedance: 110 Ohm
- Nom. Velocity of Prop.: 78%
- Frequency [MHz]: 0.384
- Frequency [MHz]: 0.7056
- Frequency [MHz]: 0.768
- Frequency [MHz]: 1.024
- Frequency [MHz]: 1.4112
- Frequency [MHz]: 1.536
- Frequency [MHz]: 2.048
- Frequency [MHz]: 2.8224
- Frequency [MHz]: 3.072
- Frequency [MHz]: 4.096
- Frequency [MHz]: 5.6448
- Frequency [MHz]: 6.144
- Frequency [MHz]: 8.192
- Frequency [MHz]: 11.2896
- Frequency [MHz]: 12.288
- Frequency [MHz]: 24.576
- UL Voltage Rating: 300 V RMS
Mechanical Characteristics
- Operating: -20°C To +60°C
- Max. Pull Tension: 33 lbs (15 kg)
- Bulk Cable Weight: 26 lbs/1000ft (39 kg/km)
Standards and Compliance
- Environmental Suitability: Indoor - Plenum, Indoor
- Flammability / Reaction to Fire: FT6
- NEC / UL Compliance: CMP
- CEC / C(UL) Compliance: CMP
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- APAC Compliance: China RoHS II (GB/T 26572-2011)
- Other Standard Compliance(s): AES/EBU
Product Notes
- Notes: Teflon« is a registered trademark of Chemours and is used under license by Belden, Inc.
History
- Update and Revision: Revision Number: 0.378 Revision Date: 07-30-2026
