Belden 1613A 010A1000 CATV Video, RG6, 18 AWG BCCS, Tri Shield, CM PVC Jacket - Black, 1,000 ft Reel-in-Box

$324.99
SKU:
1613A 010A1000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel-in-Box
Manufacturer Status:
Active
Product Family:
1613A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1613A 010A1000 CATV Video, RG6, 18 AWG BCCS, Tri Shield, CM PVC Jacket

CATV, Series 6, 18 AWG solid .040" bare copper-covered steel conductor, gas-injected foam polyethylene insulation, Duobond® III, aluminum braid shield (77% coverage), CM PVC jacket.

Ordering Details

  • Manufacturer Part Number: 1613A 010A1000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel-in-Box
  • UPC/EAN: 612825119074

Supplied as one 1,000 ft Reel-in-Box.

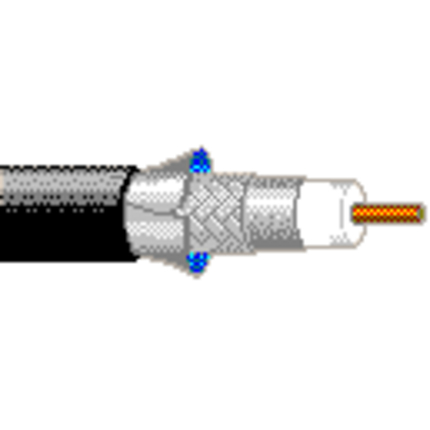

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Construction Details

  • RG Type: 6
  • Series Type: 6
  • Size: 18; Stranding: Solid; Nom. Diameter: 0.04 in; Material: BCCS - Bare Copper Covered Steel
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.18 in (4.6 mm)
  • Insulation Table Notes: Gas Injected
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Aluminum; Coverage: 77%
  • Layer: 3; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.275 in

Electrical Characteristics

  • Frequency: 5 - 1002 MHz; Min. Structural Return Loss: 20 dB
  • Frequency: 1002 - 2250 MHz; Min. Structural Return Loss: 15 dB
  • Frequency: 2250 - 3000 MHz; Min. Structural Return Loss: 10 dB
  • Max. Attenuation: 0.58 dB/100ft
  • Max. Attenuation: 1.60 dB/100ft
  • Max. Attenuation: 3.05 dB/100ft
  • Max. Attenuation: 3.37 dB/100ft
  • Max. Attenuation: 3.55 dB/100ft
  • Max. Attenuation: 3.85 dB/100ft
  • Max. Attenuation: 4.15 dB/100ft
  • Max. Attenuation: 4.40 dB/100ft
  • Max. Attenuation: 4.90 dB/100ft
  • Max. Attenuation: 5.65 dB/100ft
  • Max. Attenuation: 6.11 dB/100ft
  • Max. Attenuation: 6.55 dB/100ft
  • Max. Attenuation: 8 dB/100ft
  • Max. Attenuation: 8.80 dB/100ft
  • Max. Attenuation: 10.0 dB/100ft
  • Max. Attenuation: 11.9 dB/100ft
  • Nom. Conductor DCR: 28 Ohm/1000ft (92 Ohm/km); Nom. Outer Shield DCR: 5.6 Ohm/1000ft (18 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.2 pF/ft (53.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
  • UL Voltage Rating: 300 V RMS

Mechanical Characteristics

  • UL Temperature: 80°C; Operating: -40°C To +80°C
  • Max. Pull Tension: 138 lbs (62.6 kg)
  • Bulk Cable Weight: 28 lbs/1000ft (42 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor (Not Riser or Plenum)Indoor/Outdoor, Indoor
  • Flammability / Reaction to Fire: UL1685 UL Loading
  • CPR Compliance: CPR Euroclass: Eca
  • NEC / UL Compliance: CATV, CM
  • CEC / C(UL) Compliance: CM
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

History

  • Update and Revision: Revision Number: 0.465 Revision Date: 11-06-2026

Resources

Belden 1613A Product Information
