Belden 1505A 006500 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR
75 Ohm SDI Coax, RG-59, 20 AWG Solid Bare Copper Conductor, PE Insulation, Foil + 95% Tinned Copper Braid Shield, PVC Jacket, CMR
Ordering Details
- Manufacturer Part Number: 1505A 006500
- Color: Blue, Light
- Length: 500 ft
- Put-Up: Reel
- UPC/EAN: 612825356271
- Manufacturer Footnote: C
Supplied as one 500 ft Reel.

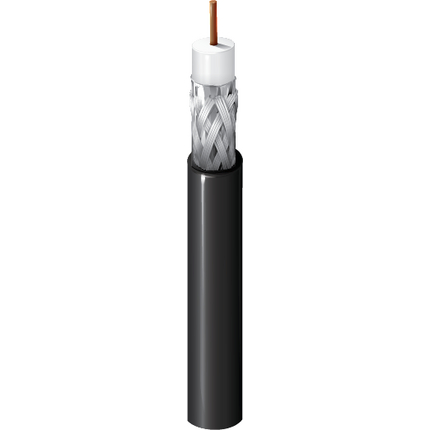

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Product Overview
- Suitable Applications: Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p
Construction Details
- RG Type: 59
- Size: 20 AWG; Stranding: Solid; Nom. Diameter: 0.032 in; Material: BC - Bare Copper
- Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.145 in (3.68 mm); Color Code: White
- Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
- Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.233 in (5.92 mm)
- Overall Cable Diameter (Nominal): 0.233 in (5.92 mm)
Electrical Characteristics
- Frequency: 5 - 1600 MHz; Min. Return Loss: 23 dB
- Frequency: 1600 - 4500 MHz; Min. Return Loss: 21 dB
- Frequency: 4500 - 6000 MHz; Min. Return Loss: 15 dB
- Frequency: 1 MHz; Nom. Attenuation: 0.3 dB/100ft
- Frequency: 3.58 MHz; Nom. Attenuation: 0.6 dB/100ft
- Frequency: 5 MHz; Nom. Attenuation: 0.63 dB/100ft
- Frequency: 6 MHz; Nom. Attenuation: 0.69 dB/100ft
- Frequency: 7 MHz; Nom. Attenuation: 0.74 dB/100ft
- Frequency: 10 MHz; Nom. Attenuation: 0.9 dB/100ft
- Frequency: 12 MHz; Nom. Attenuation: 0.91 dB/100ft
- Frequency: 25 MHz; Nom. Attenuation: 1.3 dB/100ft
- Frequency: 67.5 MHz; Nom. Attenuation: 2.05 dB/100ft
- Frequency: 71.5 MHz; Nom. Attenuation: 2.1 dB/100ft
- Frequency: 88.5 MHz; Nom. Attenuation: 2.2 dB/100ft
- Frequency: 100 MHz; Nom. Attenuation: 2.3 dB/100ft
- Frequency: 135 MHz; Nom. Attenuation: 2.7 dB/100ft
- Frequency: 143 MHz; Nom. Attenuation: 2.8 dB/100ft
- Frequency: 180 MHz; Nom. Attenuation: 3.1 dB/100ft
- Frequency: 270 MHz; Nom. Attenuation: 3.8 dB/100ft
- Frequency: 360 MHz; Nom. Attenuation: 4.4 dB/100ft
- Frequency: 540 MHz; Nom. Attenuation: 5.5 dB/100ft
- Frequency: 720 MHz; Nom. Attenuation: 6.4 dB/100ft
- Frequency: 750 MHz; Nom. Attenuation: 6.5 dB/100ft
- Frequency: 1000 MHz; Nom. Attenuation: 7.6 dB/100ft
- Frequency: 1500 MHz; Nom. Attenuation: 9.3 dB/100ft
- Frequency: 2000 MHz; Nom. Attenuation: 10.9 dB/100ft
- Frequency: 2250 MHz; Nom. Attenuation: 11.6 dB/100ft
- Frequency: 3000 MHz; Nom. Attenuation: 13.4 dB/100ft
- Frequency: 4500 MHz; Nom. Attenuation: 17.5 dB/100ft
- Frequency: 6000 MHz; Nom. Attenuation: 21.1 dB/100ft
- Nom. Conductor DCR: 10 Ohm/1000ft (33 Ohm/km); Nom. Outer Shield DCR: 3.8 Ohm/1000ft (12 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.3 pF/ft (53.5 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 82%
- UL Voltage Rating: 300 V (CMR, CMG)
Mechanical Characteristics
- UL Temperature: 60°C; Operating: -30°C to +75°C
- Installation Min.: 2.3 in (58 mm)
- Max. Pull Tension: 52 lbs (24 kg)
- Bulk Cable Weight: 31 lbs/1000ft (46 kg/km)
Standards and Compliance
- Environmental Suitability: Indoor, Indoor, Aerial - Black only, When supported by messenger wire
- Sustainability: CA Prop 65
- Flammability / Reaction to Fire: UL1666 Vertical Shaft
- CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
- NEC / UL Compliance: CMR
- CEC / C(UL) Compliance: CMG
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- UK Regulation Compliance: UKCA Mark
- APAC Compliance: China RoHS II (GB/T 26572-2011)
- Plenum Number: 1506A
Product Notes
- Notes: Also available in multi-coax bundled versions. See 7794A through 7798A. Print legend includes sequential footage marks.
History
- Update and Revision: Revision Number: 0.673 Revision Date: 05-27-2026
- Footnote: C - CRATE REEL PUT-UP., N - FINAL PUT-UP LENGTH MAY VARY -0% TO +10% FROM LENGTH SHOWN.
