Belden 1505A 002500 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR - Red, 500 ft Reel

$540.99
SKU:
1505A 002500
Shipping:
Calculated at Checkout
Color:
Red
Length:
500 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
1505A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1505A 002500 75 Ohm SDI Coax, RG-59, 20 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMR

75 Ohm SDI Coax, RG-59, 20 AWG Solid Bare Copper Conductor, PE Insulation, Foil + 95% Tinned Copper Braid Shield, PVC Jacket, CMR

Ordering Details

  • Manufacturer Part Number: 1505A 002500
  • Color: Red
  • Length: 500 ft
  • Put-Up: Reel
  • UPC/EAN: 612825358336
  • Manufacturer Footnote: C

Supplied as one 500 ft Reel.

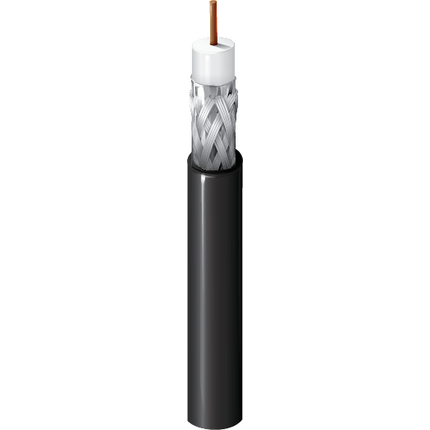

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p

Construction Details

  • RG Type: 59
  • Size: 20 AWG; Stranding: Solid; Nom. Diameter: 0.032 in; Material: BC - Bare Copper
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.145 in (3.68 mm); Color Code: White
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.233 in (5.92 mm)
  • Overall Cable Diameter (Nominal): 0.233 in (5.92 mm)

Electrical Characteristics

  • Frequency: 5 - 1600 MHz; Min. Return Loss: 23 dB
  • Frequency: 1600 - 4500 MHz; Min. Return Loss: 21 dB
  • Frequency: 4500 - 6000 MHz; Min. Return Loss: 15 dB
  • Frequency: 1 MHz; Nom. Attenuation: 0.3 dB/100ft
  • Frequency: 3.58 MHz; Nom. Attenuation: 0.6 dB/100ft
  • Frequency: 5 MHz; Nom. Attenuation: 0.63 dB/100ft
  • Frequency: 6 MHz; Nom. Attenuation: 0.69 dB/100ft
  • Frequency: 7 MHz; Nom. Attenuation: 0.74 dB/100ft
  • Frequency: 10 MHz; Nom. Attenuation: 0.9 dB/100ft
  • Frequency: 12 MHz; Nom. Attenuation: 0.91 dB/100ft
  • Frequency: 25 MHz; Nom. Attenuation: 1.3 dB/100ft
  • Frequency: 67.5 MHz; Nom. Attenuation: 2.05 dB/100ft
  • Frequency: 71.5 MHz; Nom. Attenuation: 2.1 dB/100ft
  • Frequency: 88.5 MHz; Nom. Attenuation: 2.2 dB/100ft
  • Frequency: 100 MHz; Nom. Attenuation: 2.3 dB/100ft
  • Frequency: 135 MHz; Nom. Attenuation: 2.7 dB/100ft
  • Frequency: 143 MHz; Nom. Attenuation: 2.8 dB/100ft
  • Frequency: 180 MHz; Nom. Attenuation: 3.1 dB/100ft
  • Frequency: 270 MHz; Nom. Attenuation: 3.8 dB/100ft
  • Frequency: 360 MHz; Nom. Attenuation: 4.4 dB/100ft
  • Frequency: 540 MHz; Nom. Attenuation: 5.5 dB/100ft
  • Frequency: 720 MHz; Nom. Attenuation: 6.4 dB/100ft
  • Frequency: 750 MHz; Nom. Attenuation: 6.5 dB/100ft
  • Frequency: 1000 MHz; Nom. Attenuation: 7.6 dB/100ft
  • Frequency: 1500 MHz; Nom. Attenuation: 9.3 dB/100ft
  • Frequency: 2000 MHz; Nom. Attenuation: 10.9 dB/100ft
  • Frequency: 2250 MHz; Nom. Attenuation: 11.6 dB/100ft
  • Frequency: 3000 MHz; Nom. Attenuation: 13.4 dB/100ft
  • Frequency: 4500 MHz; Nom. Attenuation: 17.5 dB/100ft
  • Frequency: 6000 MHz; Nom. Attenuation: 21.1 dB/100ft
  • Nom. Conductor DCR: 10 Ohm/1000ft (33 Ohm/km); Nom. Outer Shield DCR: 3.8 Ohm/1000ft (12 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.3 pF/ft (53.5 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 82%
  • UL Voltage Rating: 300 V (CMR, CMG)

Mechanical Characteristics

  • UL Temperature: 60°C; Operating: -30°C to +75°C
  • Installation Min.: 2.3 in (58 mm)
  • Max. Pull Tension: 52 lbs (24 kg)
  • Bulk Cable Weight: 31 lbs/1000ft (46 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor, Indoor, Aerial - Black only, When supported by messenger wire
  • Sustainability: CA Prop 65
  • Flammability / Reaction to Fire: UL1666 Vertical Shaft
  • CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
  • NEC / UL Compliance: CMR
  • CEC / C(UL) Compliance: CMG
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Plenum Number: 1506A

Product Notes

  • Notes: Also available in multi-coax bundled versions. See 7794A through 7798A. Print legend includes sequential footage marks.

History

  • Update and Revision: Revision Number: 0.673 Revision Date: 05-27-2026
  • Footnote: C - CRATE REEL PUT-UP., N - FINAL PUT-UP LENGTH MAY VARY -0% TO +10% FROM LENGTH SHOWN.
