Belden 1406B J5C1000 RGB Video, High Flex, #26-3 Coax Stranded BC - Black, Vivid Matte, 1,000 ft Reel

$3,899.99
SKU:
1406B J5C1000
Shipping:
Calculated at Checkout
Color:
Black, Vivid Matte
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Discontinued
Product Family:
1406B
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1406B J5C1000 RGB Video, High Flex, #26-3 Coax Stranded BC

RGB Video Coax, 3-26 AWG stranded bare copper conductors, foam HDPE insulation, Duofoil® +95% tinned copper braid shield, inner PVC jackets, flexible PVC jacket

Ordering Details

  • Manufacturer Part Number: 1406B J5C1000
  • Color: Black, Vivid Matte
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825355106
  • Manufacturer Footnote: C

Supplied as one 1,000 ft Reel.

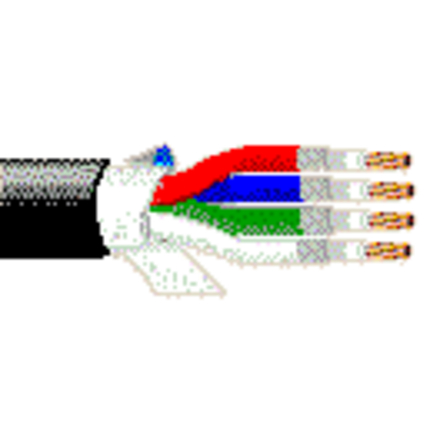

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Manufacturer Status: Discontinued

Product Life Cycle

  • Life Cycle: Discontinued - the product is no longer manufactured
  • Discontinuation Announcement Date: 2024-01-09

Construction Details

  • RG Type: Mini 59
  • Series Type: 59
  • Size: 26; Stranding: 7x34; Nom. Diameter: 0.019 in; Material: BC - Bare Copper
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.089 in (2.3 mm); Color Code: Red, Green, Blue; Notes: HDPE
  • Layer: 1; Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.146 in (3.71 mm)
  • Material: No Shield
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.388 in

Electrical Characteristics

  • Frequency: 10-40 MHz; Min. Return Loss: 25 dB
  • Frequency: 1 MHz; Nom. Attenuation: 0.6 dB/100ft; Max. Attenuation: 3.6 dB/100ft
  • Frequency: 5 MHz; Nom. Attenuation: 1.3 dB/100ft
  • Frequency: 10 MHz; Nom. Attenuation: 1.8 dB/100ft
  • Frequency: 30 MHz; Nom. Attenuation: 3.1 dB/100ft
  • Frequency: 50 MHz; Nom. Attenuation: 3.9 dB/100ft
  • Frequency: 100 MHz; Nom. Attenuation: 5.4 dB/100ft
  • Frequency: 200 MHz; Nom. Attenuation: 7.5 dB/100ft
  • Frequency: 400 MHz; Nom. Attenuation: 10.4 dB/100ft
  • Frequency: 700 MHz; Nom. Attenuation: 13.5 dB/100ft
  • Frequency: 900 MHz; Nom. Attenuation: 15.2 dB/100ft
  • Frequency: 1000 MHz; Nom. Attenuation: 15.9 dB/100ft
  • Nom. Conductor DCR: 41.5 Ohm/1000ft (136 Ohm/km); Nom. Inner Shield DCR: 8.6 Ohm/1000ft (28 Ohm/km); Nom. Capacitance Cond-to-Shield: 17.3 pF/ft (56.8 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 78%
  • Voltage Rating: 300 V RMS

Mechanical Characteristics

  • Operating: -40°C To +60°C
  • Max. Pull Tension: 103 lbs (46.7 kg)
  • Bulk Cable Weight: 73 lbs/1000ft (110 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor (Not Riser or Plenum), Indoor
  • European Directive Compliance: EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

History

  • Update and Revision: Revision Number: 0.334 Revision Date: 07-30-2026
  • Footnote: C - CRATE REEL PUT-UP.

Resources

Belden 1406B Product Information
