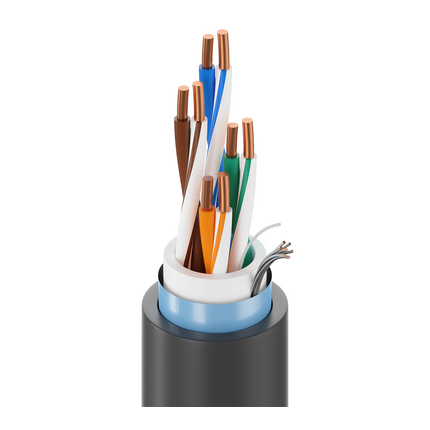

Belden 7953A 0105000 DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, OS, PVC Jkt, PVC Jkt, MSHA, CMX-Outdoor 600V AWM 21047 - Black, 5,000 ft Reel

$18,219.99
SKU:
7953A 0105000
Shipping:
Calculated at Checkout
Color:
Black
Length:
5,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
7953A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 7953A 0105000 DataTuff® Cat 6, 4 Bonded-Pr #23 Sol BC, PO Ins, OS, PVC Jkt, PVC Jkt, MSHA, CMX-Outdoor 600V AWM 21047

Industrial Ethernet Cat 6, 4 Bonded-Pair 23AWG (Solid) Bare Copper, PO Insulation, Overall Beldfoil® Shield, PVC Inner Jacket, PVC Outer Jacket, MSHA, CMX-Outdoor 600V AWM 21047

Ordering Details

  • Manufacturer Part Number: 7953A 0105000
  • Color: Black
  • Length: 5,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825191971
  • Manufacturer Footnote: C

Supplied as one 5,000 ft Reel.

Product Overview

  • Suitable Applications: Outdoor, in cabinet with high volt devices, such as motor control center, mining, noisy environment, harsh environment, IIoT, factory or process automation, IP cameras and devices, data communication, PoE++, PoE+, PoE, etc.
  • Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.

Construction Details

  • Element: Pair(s); Size: 23 AWG; Stranding: Solid; Material: BC - Bare Copper
  • Material: PO - Polyolefin; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
  • Bonded-Pair: Yes
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.254 in (6.45 mm); Ripcord: Yes
  • Shield Type: Tape; Material: Bi-Laminate (Alum+Poly); Coverage: 100%; Drainwire Type: 24 AWG (7x32) TC
  • Separator: Center Member (Patented X-Spline®); Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.335 in (8.51 mm)
  • Overall Cable Diameter (Nominal): 0.335 in (8.51 mm)

Electrical Characteristics

  • Max. Conductor DCR: 82 Ohm/km (25 Ohm/1000ft); Max. Capacitance Unbalance: 330 pF/ft
  • Max. Delay: 537 ns/100m; Max. Delay Skew: 45 ns/100m; Nom. Velocity of Prop.: 72%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation) [dB/100m]: 2.0; Min. NEXT [dB]: 74.3; Min. PSNEXT [dB]: 72.3; Min. ACR [dB]: 72.3; Min. PSACR [dB]: 70.3; Min. ACRF (ELFEXT) [dB]: 67.8; Min. PSACRF (PSELFEXT) [dB]: 64.8; Min. RL (Return Loss) [dB]: 21; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation) [dB/100m]: 3.8; Min. NEXT [dB]: 65.3; Min. PSNEXT [dB]: 63.3; Min. ACR [dB]: 61.5; Min. PSACR [dB]: 59.5; Min. ACRF (ELFEXT) [dB]: 55.8; Min. PSACRF (PSELFEXT) [dB]: 52.7; Min. RL (Return Loss) [dB]: 24; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation) [dB/100m]: 5.3; Min. NEXT [dB]: 60.8; Min. PSNEXT [dB]: 58.8; Min. ACR [dB]: 55.4; Min. PSACR [dB]: 53.4; Min. ACRF (ELFEXT) [dB]: 49.7; Min. PSACRF (PSELFEXT) [dB]: 46.7; Min. RL (Return Loss) [dB]: 25.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation) [dB/100m]: 6; Min. NEXT [dB]: 59.3; Min. PSNEXT [dB]: 57.3; Min. ACR [dB]: 53.3; Min. PSACR [dB]: 51.3; Min. ACRF (ELFEXT) [dB]: 47.8; Min. PSACRF (PSELFEXT) [dB]: 44.8; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation) [dB/100m]: 7.6; Min. NEXT [dB]: 56.2; Min. PSNEXT [dB]: 54.3; Min. ACR [dB]: 48.7; Min. PSACR [dB]: 46.7; Min. ACRF (ELFEXT) [dB]: 43.7; Min. PSACRF (PSELFEXT) [dB]: 40.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation) [dB/100m]: 8.5; Min. NEXT [dB]: 54.8; Min. PSNEXT [dB]: 52.8; Min. ACR [dB]: 46.3; Min. PSACR [dB]: 44.3; Min. ACRF (ELFEXT) [dB]: 41.8; Min. PSACRF (PSELFEXT) [dB]: 38.8; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation) [dB/100m]: 9.5; Min. NEXT [dB]: 53.3; Min. PSNEXT [dB]: 51.3; Min. ACR [dB]: 43.8; Min. PSACR [dB]: 41.8; Min. ACRF (ELFEXT) [dB]: 39.8; Min. PSACRF (PSELFEXT) [dB]: 36.8; Min. RL (Return Loss) [dB]: 25.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation) [dB/100m]: 10.7; Min. NEXT [dB]: 51.9; Min. PSNEXT [dB]: 49.9; Min. ACR [dB]: 41.2; Min. PSACR [dB]: 39.2; Min. ACRF (ELFEXT) [dB]: 37.9; Min. PSACRF (PSELFEXT) [dB]: 34.9; Min. RL (Return Loss) [dB]: 24.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation) [dB/100m]: 15.4; Min. NEXT [dB]: 47.4; Min. PSNEXT [dB]: 45.4; Min. ACR [dB]: 32; Min. PSACR [dB]: 30; Min. ACRF (ELFEXT) [dB]: 31.9; Min. PSACRF (PSELFEXT) [dB]: 28.9; Min. RL (Return Loss) [dB]: 22.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance [Ohm]: 100 ± 15
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation) [dB/100m]: 19.8; Min. NEXT [dB]: 44.3; Min. PSNEXT [dB]: 42.3; Min. ACR [dB]: 24.5; Min. PSACR [dB]: 22.5; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 21.1; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation) [dB/100m]: 25.2; Min. NEXT [dB]: 41.5; Min. PSNEXT [dB]: 39.5; Min. ACR [dB]: 16.3; Min. PSACR [dB]: 14.3; Min. ACRF (ELFEXT) [dB]: 23.9; Min. PSACRF (PSELFEXT) [dB]: 20.9; Min. RL (Return Loss) [dB]: 19.8; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation) [dB/100m]: 29.0; Min. NEXT [dB]: 39.8; Min. PSNEXT [dB]: 37.8; Min. ACR [dB]: 10.8; Min. PSACR [dB]: 8.8; Min. ACRF (ELFEXT) [dB]: 21.8; Min. PSACRF (PSELFEXT) [dB]: 18.8; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation) [dB/100m]: 32.8; Min. NEXT [dB]: 38.3; Min. PSNEXT [dB]: 36.3; Min. ACR [dB]: 5.5; Min. PSACR [dB]: 3.5; Min. ACRF (ELFEXT) [dB]: 19.8; Min. PSACRF (PSELFEXT) [dB]: 16.8; Min. RL (Return Loss) [dB]: 18.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 32
  • UL Voltage Rating: 300 V (CMR, CMX-Outdoor), 600 V (AWM 21047)

Mechanical Characteristics

  • UL Temperature: 90°C; Operating: -40°C To +90°C; Installation: -25°C To +75°C; Storage: -40°C To +80°C
  • Stationary Min.: 2 in (51 mm)
  • Max. Pull Tension: 40 lbs (18 kg)
  • Bulk Cable Weight: 47 lbs/1000ft (70 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor/Outdoor, Indoor, Outdoor, Sunlight Resistance, Oil Resistance, Aerial
  • Flammability / Reaction to Fire: UL1666 Riser, FT4, IEEE 1202 Vertical Tray Flame Test, IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
  • NEC / UL Compliance: Article 800, CMR, CMX-Outdoor
  • AWM Compliance: AWM 21047
  • CEC / C(UL) Compliance: CMX-Outdoor;CMG
  • IEEE Compliance: IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
  • NEMA Compliance: ANSI/NEMA WC-66
  • Data Category: Category 6
  • TIA/EIA Compliance: ANSI/TIA-568.2-D Category 6
  • ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-5
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

Product Notes

  • Notes: Operating temperatures are subject to length de-rating. Cable passes -40C Cold Bend per UL 1581. Not intended for 600 V electrical power delivery. T568A Plug Compatible Part Number: R301601. T568B Plug Compatible Part Number: R301602 T568B Plug Compatible.

History

  • Update and Revision: Revision Number: 0.536 Revision Date: 02-20-2026
  • Footnote: C - CRATE REEL PUT-UP.
