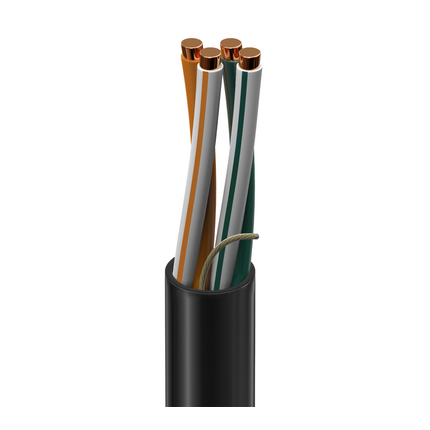

Belden 7932A 0101000 DataTuff® 5e, 2 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, CMR SUN RES OIL RES - Black, 1,000 ft Reel

$1,138.99
SKU:
7932A 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
7932A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 7932A 0101000 DataTuff® 5e, 2 Bonded-Pr #24 Sol BC, PO Ins, PVC Jkt, CMR SUN RES OIL RES

Industrial Ethernet Cat 5e, 2 Bonded-Pair 24AWG (Solid) Bare Copper, PO Insulation, PVC Outer Jacket, CMR SUN RES OIL RES

Ordering Details

  • Manufacturer Part Number: 7932A 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825191612
  • Manufacturer Footnote: C

Supplied as one 1,000 ft Reel.

Product Overview

  • Suitable Applications: harsh environment, IIoT, factory or process automation, IP cameras and devices, data communication, etc.

Construction Details

  • Element: Pair(s); Size: 24 AWG; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 2
  • Element: Pair(s); Material: PO - Polyolefin; Nom. Insulation Diameter: 0.043 in (1.1 mm); Color Code: Orange & White/Orange, Green & White/Green
  • Bonded-Pair: Yes
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.207 in (5.26 mm); Ripcord: Yes
  • Overall Cable Diameter (Nominal): 0.207 in (5.26 mm)

Electrical Characteristics

  • Max. Conductor DCR: 29.7 Ohm/1000ft (97.4 Ohm/km); Max. Capacitance Unbalance: 90 pF/100m
  • Max. Delay: 510 ns/100m; Max. Delay Skew: 25 ns/100m; Nom. Velocity of Prop.: 70%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation): 2 dB/100m; Min. NEXT [dB]: 65.3; Min. PSNEXT [dB]: 65.3; Min. ACR [dB]: 63.3; Min. PSACR [dB]: 63.3; Min. ACRF (ELFEXT) [dB]: 63.8; Min. PSACRF (PSELFEXT) [dB]: 60.8; Min. RL (Return Loss) [dB]: 20; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 95-110 Ohm
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation): 4 dB/100m; Min. NEXT [dB]: 56.3; Min. PSNEXT [dB]: 56.3; Min. ACR [dB]: 52.3; Min. PSACR [dB]: 52.3; Min. ACRF (ELFEXT) [dB]: 51.7; Min. PSACRF (PSELFEXT) [dB]: 48.7; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 95-110
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation): 5.7 dB/100m; Min. NEXT [dB]: 51.8; Min. PSNEXT [dB]: 51.8; Min. ACR [dB]: 46.1; Min. PSACR [dB]: 46.1; Min. ACRF (ELFEXT) [dB]: 45.7; Min. PSACRF (PSELFEXT) [dB]: 42.7; Min. RL (Return Loss) [dB]: 25.4; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation): 6.4 dB/100m; Min. NEXT [dB]: 50.3; Min. PSNEXT [dB]: 50.3; Min. ACR [dB]: 43.9; Min. PSACR [dB]: 43.9; Min. ACRF (ELFEXT) [dB]: 43.8; Min. PSACRF (PSELFEXT) [dB]: 40.8; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation): 8.1 dB/100m; Min. NEXT [dB]: 47.3; Min. PSNEXT [dB]: 47.3; Min. ACR [dB]: 39.1; Min. PSACR [dB]: 39.1; Min. ACRF (ELFEXT) [dB]: 39.7; Min. PSACRF (PSELFEXT) [dB]: 36.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation): 9.2 dB/100m; Min. NEXT [dB]: 45.8; Min. PSNEXT [dB]: 45.8; Min. ACR [dB]: 35.2; Min. PSACR [dB]: 35.2; Min. ACRF (ELFEXT) [dB]: 37.7; Min. PSACRF (PSELFEXT) [dB]: 34.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation): 10.3 dB/100m; Min. NEXT [dB]: 44.3; Min. PSNEXT [dB]: 44.3; Min. ACR [dB]: 34.1; Min. PSACR [dB]: 34.1; Min. ACRF (ELFEXT) [dB]: 35.8; Min. PSACRF (PSELFEXT) [dB]: 32.8; Min. RL (Return Loss) [dB]: 25.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation): 11.6 dB/100m; Min. NEXT [dB]: 42.9; Min. PSNEXT [dB]: 42.9; Min. ACR [dB]: 31.3; Min. PSACR [dB]: 31.3; Min. ACRF (ELFEXT) [dB]: 33.9; Min. PSACRF (PSELFEXT) [dB]: 30.9; Min. RL (Return Loss) [dB]: 25; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation): 16.8 dB/100m; Min. NEXT [dB]: 38.4; Min. PSNEXT [dB]: 38.4; Min. ACR [dB]: 21.6; Min. PSACR [dB]: 21.6; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 23.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 95-107
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation): 21.7 dB/100m; Min. NEXT [dB]: 35.3; Min. PSNEXT [dB]: 35.3; Min. ACR [dB]: 17.1; Min. PSACR [dB]: 17.1; Min. ACRF (ELFEXT) [dB]: 23.8; Min. PSACRF (PSELFEXT) [dB]: 20.8; Min. RL (Return Loss) [dB]: 22.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation): 27.7 dB/100m; Min. NEXT [dB]: 32.5; Min. PSNEXT [dB]: 32.5; Min. ACR [dB]: 4.7; Min. PSACR [dB]: 4.7; Min. ACRF (ELFEXT) [dB]: 19.9; Min. PSACRF (PSELFEXT) [dB]: 16.9; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 18
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation): 32 dB/100m; Min. NEXT [dB]: 30.8; Min. PSNEXT [dB]: 30.8; Min. ACR [dB]: 3; Min. PSACR [dB]: 3; Min. ACRF (ELFEXT) [dB]: 17.7; Min. PSACRF (PSELFEXT) [dB]: 14.7; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation): 36.4 dB/100m; Min. NEXT [dB]: 29.3; Min. PSNEXT [dB]: 29.3; Min. ACR [dB]: 0; Min. PSACR [dB]: 0; Min. ACRF (ELFEXT) [dB]: 15.8; Min. PSACRF (PSELFEXT) [dB]: 12.8; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 300; Max. Insertion Loss (Attenuation): 40.5 dB/100m; Min. NEXT [dB]: 28.2; Min. PSNEXT [dB]: 28.2; Min. ACR [dB]: 0; Min. PSACR [dB]: 0; Min. ACRF (ELFEXT) [dB]: 14.2; Min. PSACRF (PSELFEXT) [dB]: 11.2; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 310; Max. Insertion Loss (Attenuation): 41.3 dB/100m; Min. NEXT [dB]: 27.9; Min. PSNEXT [dB]: 27.9; Min. ACRF (ELFEXT) [dB]: 13.9; Min. PSACRF (PSELFEXT) [dB]: 10.9; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20
  • Frequency [MHz]: 350; Max. Insertion Loss (Attenuation): 44.3 dB/100m; Min. NEXT [dB]: 27.2; Min. PSNEXT [dB]: 27.2; Min. ACRF (ELFEXT) [dB]: 12.9; Min. PSACRF (PSELFEXT) [dB]: 9.9; Min. RL (Return Loss) [dB]: 17; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22
  • UL Voltage Rating: 300 V RMS

Mechanical Characteristics

  • UL Temperature: 75°C; Operating: -40°C To +75°C; Installation: -25°C To +75°C; Storage: -40°C To +85°C
  • Stationary Min.: 2.07 in (52.6 mm); Installation Min.: 2.07 in (52.6 mm)
  • Max. Pull Tension: 20 lbs (9.1 kg)
  • Bulk Cable Weight: 17 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Indoor/Outdoor, Indoor, Outdoor, Sunlight Resistance, UV Resistance, Oil Resistance
  • Flammability / Reaction to Fire: UL1666 Riser, FT4, IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca
  • NEC / UL Compliance: Article 800, CMR
  • CEC / C(UL) Compliance: CMR
  • Data Category: Category 5e
  • TIA/EIA Compliance: TIA-568.C.2 Cat 5e
  • Third Party Performance Verification: UL Verifieid Cat 5e
  • ISO/IEC Compliance: ISO/IEC 11801 Cat 5e
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark

Product Notes

  • Notes: US Patent #'s 5, 606, 151; 5, 734, 126. EtherNet IP is a trademark of ControlNet International, Ltd. under license by Open DeviceNet Vendor Association, Inc. Operating temperatures are subject to length de-rating. Cable passes -40C Cold Bend per UL 1581.

History

  • Update and Revision: Revision Number: 0.544 Revision Date: 05-26-2026
  • Footnote: C - CRATE REEL PUT-UP.
