Belden 7905A 0061000 DataTuff® 5e, 4 Pr #24 Str TC, PO Ins, TPE Jkt, Flexible CMR

$2,396.99
SKU:
7905A 0061000
Shipping:
Calculated at Checkout
Manufacturer Status:
Active
Product Family:
7905A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 7905A 0061000 DataTuff® 5e, 4 Pr #24 Str TC, PO Ins, TPE Jkt, Flexible CMR

Industrial Ethernet Cat 5e, 4 Bonded Pair 24AWG (7x32) Tinned Copper, PO Insulation, TPE Outer Jacket, Flexible CMR

Ordering Details

  • Manufacturer Part Number: 7905A 0061000
  • UPC/EAN: 612825422754

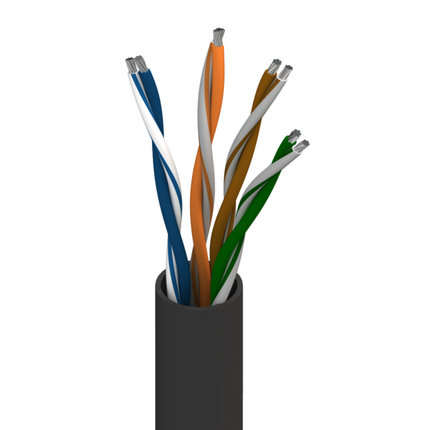

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: harsh environment, IIoT, factory or process automation, IP cameras and devices, data communication, etc.
  • Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.

Construction Details

  • Element: Pair(s); Size: 24 AWG; Stranding: 7x32; Material: TC - Tinned Copper; No. of Pairs: 4
  • Element: Pair(s); Material: PO - Polyolefin; Nom. Insulation Diameter: 0.040 in (1.0 mm); Color Code: Blue & White/Blue, Orange & White/Orange, Green & White/Green, Brown & White/Brown
  • Bonded-Pair: Yes
  • Material: TPE - Thermoplastic Elastomer; Nom. Diameter: 0.242 in (6.15 mm)
  • Overall Cable Diameter (Nominal): 0.242 in (6.15 mm)

Electrical Characteristics

  • Max. Conductor DCR: 28.8 Ohm/1000ft (94.5 Ohm/km); Max. Capacitance Unbalance: 66 pF/ft
  • Max. Delay: 510 ns/100m; Max. Delay Skew: 25 ns/100m; Nom. Velocity of Prop.: 70%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation): 2.4 dB/100m; Min. NEXT [dB]: 65.3; Min. PSNEXT [dB]: 65.3; Min. ACR [dB]: 62.9; Min. PSACR [dB]: 62.9; Min. ACRF (ELFEXT) [dB]: 63.8; Min. PSACRF (PSELFEXT) [dB]: 60.8; Min. RL (Return Loss) [dB]: 20; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 105 ± 10
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation): 4.8 dB/100m; Min. NEXT [dB]: 56.3; Min. PSNEXT [dB]: 56.3; Min. ACR [dB]: 51.5; Min. PSACR [dB]: 51.5; Min. ACRF (ELFEXT) [dB]: 51.7; Min. PSACRF (PSELFEXT) [dB]: 48.7; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation): 6.8 dB/100m; Min. NEXT [dB]: 51.8; Min. PSNEXT [dB]: 51.8; Min. ACR [dB]: 45.0; Min. PSACR [dB]: 45.0; Min. ACRF (ELFEXT) [dB]: 45.7; Min. PSACRF (PSELFEXT) [dB]: 42.7; Min. RL (Return Loss) [dB]: 25.4; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation): 7.7 dB/100m; Min. NEXT [dB]: 50.3; Min. PSNEXT [dB]: 50.3; Min. ACR [dB]: 42.6; Min. PSACR [dB]: 42.6; Min. ACRF (ELFEXT) [dB]: 43.8; Min. PSACRF (PSELFEXT) [dB]: 40.8; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation): 9.7 dB/100m; Min. NEXT [dB]: 47.3; Min. PSNEXT [dB]: 47.3; Min. ACR [dB]: 37.5; Min. PSACR [dB]: 37.5; Min. ACRF (ELFEXT) [dB]: 39.7; Min. PSACRF (PSELFEXT) [dB]: 36.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation): 11.0 dB/100m; Min. NEXT [dB]: 45.8; Min. PSNEXT [dB]: 45.8; Min. ACR [dB]: 34.8; Min. PSACR [dB]: 34.8; Min. ACRF (ELFEXT) [dB]: 37.7; Min. PSACRF (PSELFEXT) [dB]: 34.7; Min. RL (Return Loss) [dB]: 26; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 12; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation): 12.4 dB/100m; Min. NEXT [dB]: 44.3; Min. PSNEXT [dB]: 44.3; Min. ACR [dB]: 31.9; Min. PSACR [dB]: 31.9; Min. ACRF (ELFEXT) [dB]: 35.8; Min. PSACRF (PSELFEXT) [dB]: 32.8; Min. RL (Return Loss) [dB]: 25.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation): 13.9 dB/100m; Min. NEXT [dB]: 42.9; Min. PSNEXT [dB]: 42.9; Min. ACR [dB]: 29.0; Min. PSACR [dB]: 29.0; Min. ACRF (ELFEXT) [dB]: 33.9; Min. PSACRF (PSELFEXT) [dB]: 30.9; Min. RL (Return Loss) [dB]: 25; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation): 20.2 dB/100m; Min. NEXT [dB]: 38.4; Min. PSNEXT [dB]: 38.4; Min. ACR [dB]: 18.3; Min. PSACR [dB]: 18.3; Min. ACRF (ELFEXT) [dB]: 27.8; Min. PSACRF (PSELFEXT) [dB]: 24.8; Min. RL (Return Loss) [dB]: 23.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation): 26 dB/100m; Min. NEXT [dB]: 35.3; Min. PSNEXT [dB]: 35.3; Min. ACR [dB]: 9.2; Min. PSACR [dB]: 9.2; Min. ACRF (ELFEXT) [dB]: 23.8; Min. PSACRF (PSELFEXT) [dB]: 20.8; Min. RL (Return Loss) [dB]: 22.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 15; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation): 33.2 dB/100m; Min. NEXT [dB]: 32.5; Min. PSNEXT [dB]: 32.5; Min. ACRF (ELFEXT) [dB]: 19.9; Min. PSACRF (PSELFEXT) [dB]: 16.9; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 18; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation): 38.4 dB/100m; Min. NEXT [dB]: 30.8; Min. PSNEXT [dB]: 30.8; Min. ACRF (ELFEXT) [dB]: 17.7; Min. PSACRF (PSELFEXT) [dB]: 14.7; Min. RL (Return Loss) [dB]: 19; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation): 43.7 dB/100m; Min. NEXT [dB]: 29.3; Min. PSNEXT [dB]: 29.3; Min. ACRF (ELFEXT) [dB]: 15.8; Min. PSACRF (PSELFEXT) [dB]: 12.8; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 300; Max. Insertion Loss (Attenuation): 48.6 dB/100m; Min. NEXT [dB]: 28.2; Min. PSNEXT [dB]: 28.2; Min. ACRF (ELFEXT) [dB]: 14.2; Min. PSACRF (PSELFEXT) [dB]: 11.2; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 310; Max. Insertion Loss (Attenuation): 49.5 dB/100m; Min. NEXT [dB]: 27.9; Min. PSNEXT [dB]: 27.9; Min. ACRF (ELFEXT) [dB]: 13.9; Min. PSACRF (PSELFEXT) [dB]: 10.9; Min. RL (Return Loss) [dB]: 18; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 20; Max./Min. Fitted Impedance: 100 ± 10
  • Frequency [MHz]: 350; Max. Insertion Loss (Attenuation): 53.2 dB/100m; Min. NEXT [dB]: 27.2; Min. PSNEXT [dB]: 27.2; Min. ACRF (ELFEXT) [dB]: 12.9; Min. PSACRF (PSELFEXT) [dB]: 9.9; Min. RL (Return Loss) [dB]: 17; Max./Min. Input Impedance (unFitted) [Ohm]: 100 ± 22; Max./Min. Fitted Impedance: 100 ± 10
  • UL Voltage Rating: 300 V RMS

Mechanical Characteristics

  • UL Temperature: 75°C; Operating: -40°C To +75°C; Installation: -25°C To +75°C; Storage: -25°C To +75°C
  • Stationary Min.: 2.42 in (61.5 mm); Installation Min.: 2.42 in (61.5 mm)
  • Max. Pull Tension: 41 lbs (19 kg)
  • Bulk Cable Weight: 26 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Indoor/Outdoor, Indoor, Outdoor, Sunlight Resistance, UV Resistance, Oil Resistance
  • Flammability / Reaction to Fire: UL1666 Riser, FT4
  • NEC / UL Compliance: Article 800, CMR
  • CEC / C(UL) Compliance: CMG
  • Data Category: Category 5e
  • TIA/EIA Compliance: TIA-568.C.2 Cat 5e
  • ISO/IEC Compliance: ISO/IEC 1801 Cat 5e
  • European Directive Compliance: EU Directive 2011/65/EU (RoHS 2)

Product Notes

  • Notes: US Patent # 6, 273, 977. Operating temperatures are subject to length de-rating. Cable passes -40C Cold Bend per UL 1581.

History

  • Update and Revision: Revision Number: 0.256 Revision Date: 11-06-2026

Resources

Belden 7905A Product Information
