Belden 7805 0101000 50 Ohm Wireless Transmission Coax, RF 100, RG174, 25 AWG Solid BC, Foil + 90% TC Braid, PVC Jkt
50 Ohm Wireless Transmission Coax, RF 100, RG174, 25 AWG Solid Bare Copper Conductor, PE Insulation, Beldfoil® + 90% Tinned Copper Braid Shield, PVC Jacket
Ordering Details
- Manufacturer Part Number: 7805 0101000
- Color: Black
- Length: 1,000 ft
- Put-Up: Reel
- UPC/EAN: 612825189534
Supplied as one 1,000 ft Reel.

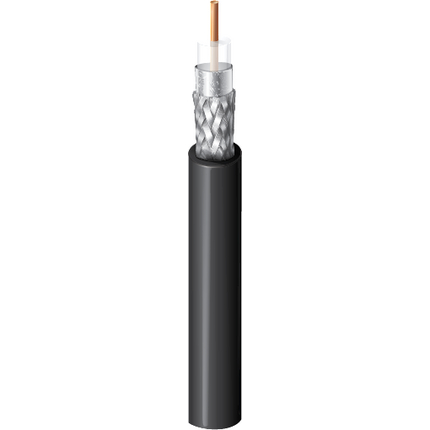

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Product Overview
- Suitable Applications: Point-to-point and point-to-multipoint wireless antenna communication; Wireless microphones, Two-Way Radios, Amateur (Ham) Radio, Low Power FM, GPS, RFID (Radio Frequency Identification)
Construction Details
- RG Type: 174
- Size: 25 AWG; Stranding: Solid; Nom. Diameter: 0.018 in; Material: BC - Bare Copper
- Material: PE - Polyethylene; Nom. Insulation Diameter: 0.061 in (1.5 mm); Color Code: White
- Layer: 1; Outer Shield Type: Tape; Material: Bi-Laminate (Alum+Poly); Material Trade Name: Beldfoil®; Coverage: 100%
- Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 90%
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.110 in (2.79 mm)
- Overall Cable Diameter (Nominal): 0.110 in (2.79 mm)
Electrical Characteristics
- Frequency: 5 - 6000 MHz; Max. VSWR: 1.25:1
- Frequency: 5 MHz; Nom. Attenuation: 1.5 dB/100ft
- Frequency: 10 MHz; Nom. Attenuation: 2.2 dB/100ft
- Frequency: 30 MHz; Nom. Attenuation: 3.8 dB/100ft; Max. Attenuation: 3.9 dB/100ft
- Frequency: 50 MHz; Nom. Attenuation: 4.9 dB/100ft; Max. Attenuation: 5.1 dB/100ft
- Frequency: 150 MHz; Nom. Attenuation: 8.6 dB/100ft; Max. Attenuation: 8.8 dB/100ft
- Frequency: 220 MHz; Nom. Attenuation: 10.4 dB/100ft; Max. Attenuation: 10.7 dB/100ft
- Frequency: 450 MHz; Nom. Attenuation: 15.2 dB/100ft; Max. Attenuation: 15.5 dB/100ft
- Frequency: 900 MHz; Nom. Attenuation: 22.0 dB/100ft; Max. Attenuation: 22.5 dB/100ft
- Frequency: 1500 MHz; Nom. Attenuation: 28.7 dB/100ft; Max. Attenuation: 30.2 dB/100ft
- Frequency: 1800 MHz; Nom. Attenuation: 31.7 dB/100ft; Max. Attenuation: 33.5 dB/100ft
- Frequency: 2000 MHz; Nom. Attenuation: 33.4 dB/100ft; Max. Attenuation: 35.6 dB/100ft
- Frequency: 2500 MHz; Nom. Attenuation: 37.8 dB/100ft; Max. Attenuation: 40.8 dB/100ft
- Frequency: 3000 MHz; Nom. Attenuation: 42.0 dB/100ft; Max. Attenuation: 45.8 dB/100ft
- Frequency: 3500 MHz; Nom. Attenuation: 45.4 dB/100ft; Max. Attenuation: 49.5 dB/100ft
- Frequency: 4500 MHz; Nom. Attenuation: 52.3 dB/100ft; Max. Attenuation: 56.8 dB/100ft
- Frequency: 5800 MHz; Nom. Attenuation: 60.9 dB/100ft; Max. Attenuation: 64.3 dB/100ft
- Frequency: 6000 MHz; Nom. Attenuation: 62.0 dB/100ft; Max. Attenuation: 65.4 dB/100ft
- Frequency: 30 MHz; Max. Power Rating: 216 W
- Frequency: 50 MHz; Max. Power Rating: 154 W
- Frequency: 150 MHz; Max. Power Rating: 74 W
- Frequency: 220 MHz; Max. Power Rating: 57 W
- Frequency: 450 MHz; Max. Power Rating: 34 W
- Frequency: 900 MHz; Max. Power Rating: 21 W
- Frequency: 1,500 MHz; Max. Power Rating: 14 W
- Frequency: 2,000 MHz; Max. Power Rating: 12 W
- Frequency: 2,500 MHz; Max. Power Rating: 10 W
- Frequency: 3,500 MHz; Max. Power Rating: 8 W
- Frequency: 4,500 MHz; Max. Power Rating: 7 W
- Frequency: 6,000 MHz; Max. Power Rating: 5 W
- Nom. Conductor DCR: 32 Ohm/1000ft; Nom. Outer Shield DCR: 9.1 Ohm/1000ft (30 Ohm/km); Nom. Capacitance Cond-to-Shield: 31.2 pF/ft (102 pF/m); Nom. Characteristic Impedance: 50 Ohm; Nom. Velocity of Prop.: 66%
- Voltage Rating: 300 V
Mechanical Characteristics
- Operating: -40°C to +75°C
- Installation Min.: 0.25 in (6.4 mm)
- Max. Pull Tension: 16 lbs (7.3 kg)
- Bulk Cable Weight: 9 lbs/1000ft
Standards and Compliance
- Environmental Suitability: Indoor/Outdoor, Indoor, Aerial - Black only, When supported by messenger wire
- Sustainability: CA Prop 65
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- APAC Compliance: China RoHS II (GB/T 26572-2011)
History
- Update and Revision: Revision Number: 0.483 Revision Date: 02-20-2026
- Footnote: E - MAY CONTAIN MORE THAN 1 PIECE. MINIMUM LENGTH OF ANY ONE PIECE IS 25'.
