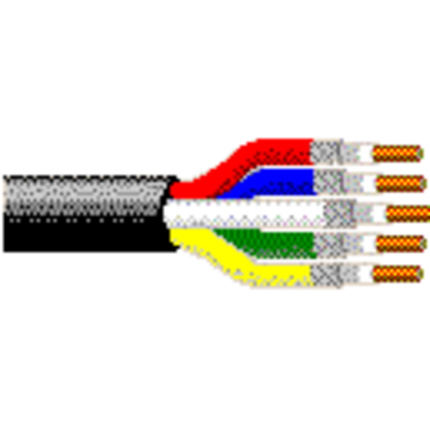

Belden 7796A B59500 VideoFLEX® Snake, RG59, #20-5 Coax, CMR
Digital Coax Snake Cable, Riser-CMR, 5-RG59 20 AWG, solid bare copper conductors, foam HDPE core, Duofoil® +95% tinned copper braid, PVC jacket
Ordering Details
- Manufacturer Part Number: 7796A B59500
- Color: Black, Matte
- Length: 500 ft
- Put-Up: Reel
- UPC/EAN: 612825355328
- Manufacturer Footnote: C
Supplied as one 500 ft Reel.
Manufacturer Status: Discontinued
Product Overview
- Suitable Applications: SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gb/s HD-SDI 1080p, SDI/HDTV Digital Video, High Definition (HD), Standard Definition (SDI)
Product Life Cycle
- Life Cycle: Discontinued - the product is no longer manufactured
- Discontinuation Announcement Date: 2024-01-09
Construction Details
- RG Type: 59
- Series Type: 59
- Size: 20; Stranding: Solid; Nom. Diameter: 0.032 in; Material: BC - Bare Copper
- Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.145 in (3.68 mm); Color Code: Red, Green, Blue, White, Yellow
- Insulation Table Notes: Gas Injected
- Layer: 1; Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
- Layer: 2; Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.233 in (5.92 mm)
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.79 in
Electrical Characteristics
- Frequency: 5-1600 MHz; Min. Return Loss: 23 dB
- Frequency: 1600-4500 MHz; Min. Return Loss: 21 dB
- Frequency: 4500-6000 MHz; Min. Return Loss: 15 dB
- Frequency: 1 MHz; Nom. Attenuation: 0.3 dB/100ft
- Frequency: 3.6 MHz; Nom. Attenuation: 0.6 dB/100ft
- Frequency: 10 MHz; Nom. Attenuation: 0.9 dB/100ft
- Frequency: 71.5 MHz; Nom. Attenuation: 2.1 dB/100ft
- Frequency: 135 MHz; Nom. Attenuation: 2.7 dB/100ft
- Frequency: 270 MHz; Nom. Attenuation: 3.8 dB/100ft
- Frequency: 360 MHz; Nom. Attenuation: 4.4 dB/100ft
- Frequency: 540 MHz; Nom. Attenuation: 5.5 dB/100ft
- Frequency: 720 MHz; Nom. Attenuation: 6.4 dB/100ft
- Frequency: 750 MHz; Nom. Attenuation: 6.5 dB/100ft
- Frequency: 1000 MHz; Nom. Attenuation: 7.6 dB/100ft
- Frequency: 1500 MHz; Nom. Attenuation: 9.4 dB/100ft
- Frequency: 2500 MHz; Nom. Attenuation: 12.4 dB/100ft
- Frequency: 3000 MHz; Nom. Attenuation: 13.8 dB/100ft
- Frequency: 4500 MHz; Nom. Attenuation: 18 dB/100ft
- Frequency: 6000 MHz; Nom. Attenuation: 21.1 dB/100ft
- Nom. Conductor DCR: 10 Ohm/1000ft (33 Ohm/km); Nom. Inner Shield DCR: 3.8 Ohm/1000ft (12 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.2 pF/ft (53.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
- UL Voltage Rating: 300 V RMS
Mechanical Characteristics
- UL Temperature: 60°C; Operating: -35°C To +75°C
- Max. Pull Tension: 360 lbs (160 kg)
- Bulk Cable Weight: 274 lbs/1000ft (408 kg/km)
Standards and Compliance
- Environmental Suitability: Indoor/Outdoor, Indoor
- Flammability / Reaction to Fire: UL1666 Vertical Shaft, IEC 60332-1-2
- CPR Compliance: CPR Euroclass: Eca
- NEC / UL Compliance: CMR
- CEC / C(UL) Compliance: CMG
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- UK Regulation Compliance: UKCA Mark
- APAC Compliance: China RoHS II (GB/T 26572-2011)
History
- Update and Revision: Revision Number: 0.440 Revision Date: 07-30-2026
- Footnote: C - CRATE REEL PUT-UP.
