Belden 7732A 0103000 75 Ohm SDI Coax, RG-11, 14 AWG Solid BC, Foil + 95% TC Braid, PVDF Jkt, CMP
75 Ohm SDI Coax, RG-11, 14 AWG Solid Bare Copper Conductor, FEP Insulation, Foil + 95% Tinned Copper Braid Shield, PVDF Jacket, CMP
Ordering Details
- Manufacturer Part Number: 7732A 0103000
- Color: Black
- Length: 3,000 ft
- Put-Up: Reel
- UPC/EAN: 612825188865
Supplied as one 3,000 ft Reel.

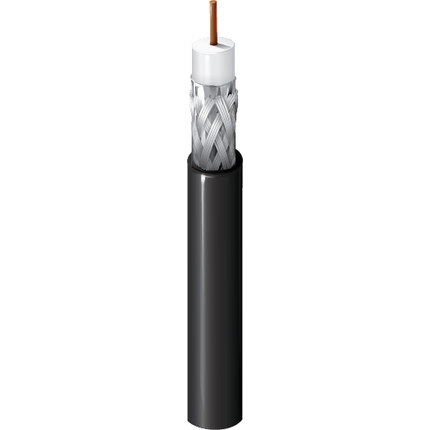

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Product Overview
- Suitable Applications: Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p
Construction Details
- RG Type: 11
- Size: 14 AWG; Stranding: Solid; Nom. Diameter: 0.064 in; Material: BC - Bare Copper
- Material: FEP - Fluorinated Ethylene Propylene (Foam); Nom. Insulation Diameter: 0.274 in (6.96 mm); Color Code: White
- Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
- Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
- Material: PVDF - Polyvinylidene Fluoride; Nom. Diameter: 0.348 in (8.84 mm)
- Overall Cable Diameter (Nominal): 0.348 in (8.84 mm)
Electrical Characteristics
- Frequency: 5 - 1600 MHz; Min. Return Loss: 23 dB
- Frequency: 1600 - 4500 MHz; Min. Return Loss: 21 dB
- Frequency: 4500 - 6000 MHz; Min. Return Loss: 15 dB
- Frequency: 1 MHz; Nom. Attenuation: 0.15 dB/100ft
- Frequency: 3.58 MHz; Nom. Attenuation: 0.26 dB/100ft
- Frequency: 5 MHz; Nom. Attenuation: 0.3 dB/100ft
- Frequency: 7 MHz; Nom. Attenuation: 0.34 dB/100ft
- Frequency: 10 MHz; Nom. Attenuation: 0.4 dB/100ft
- Frequency: 67.5 MHz; Nom. Attenuation: 1.2 dB/100ft
- Frequency: 71.5 MHz; Nom. Attenuation: 1.24 dB/100ft
- Frequency: 88.5 MHz; Nom. Attenuation: 1.4 dB/100ft
- Frequency: 100 MHz; Nom. Attenuation: 1.5 dB/100ft
- Frequency: 135 MHz; Nom. Attenuation: 1.55 dB/100ft
- Frequency: 143 MHz; Nom. Attenuation: 1.84 dB/100ft
- Frequency: 180 MHz; Nom. Attenuation: 2.09 dB/100ft
- Frequency: 270 MHz; Nom. Attenuation: 2.60 dB/100ft
- Frequency: 360 MHz; Nom. Attenuation: 3.10 dB/100ft
- Frequency: 540 MHz; Nom. Attenuation: 3.89 dB/100ft
- Frequency: 720 MHz; Nom. Attenuation: 4.57 dB/100ft
- Frequency: 750 MHz; Nom. Attenuation: 4.68 dB/100ft
- Frequency: 1000 MHz; Nom. Attenuation: 5.50 dB/100ft
- Frequency: 1500 MHz; Nom. Attenuation: 7.06 dB/100ft
- Frequency: 2000 MHz; Nom. Attenuation: 8.57 dB/100ft
- Frequency: 2500 MHz; Nom. Attenuation: 9.20 dB/100ft
- Frequency: 3000 MHz; Nom. Attenuation: 10.2 dB/100ft
- Frequency: 4500 MHz; Nom. Attenuation: 14.67 dB/100ft
- Frequency: 6000 MHz; Nom. Attenuation: 17.86 dB/100ft
- Nom. Conductor DCR: 2.5 Ohm/1000ft; Nom. Outer Shield DCR: 1.6 Ohm/1000ft (5.2 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.3 pF/ft (53.5 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 83%
- UL Voltage Rating: 300 V (CMP)
Mechanical Characteristics
- UL Temperature: 125°C; Operating: -20°C to +125°C
- Installation Min.: 3.5 in (89 mm)
- Max. Pull Tension: 145 lbs (65.8 kg)
- Bulk Cable Weight: 75 lbs/1000ft
Standards and Compliance
- Environmental Suitability: Indoor/OutdoorIndoor - Plenum, Indoor, Outdoor, Sunlight Resistance, UV Resistance, Aerial - When supported by messenger wire
- Sustainability: CA Prop 65
- Flammability / Reaction to Fire: NFPA 262
- NEC / UL Compliance: CMP
- CEC / C(UL) Compliance: CMP
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- APAC Compliance: China RoHS II (GB/T 26572-2011)
- Non-Plenum Number: 7731A
History
- Update and Revision: Revision Number: 0.516 Revision Date: 05-27-2026
- Footnote: C - CRATE REEL PUT-UP.
