Belden 735A3 0081000 DS-3 and DS-4, 735* Series, #26-3 SPC Coax, CMR/CMG - Gray, 1,000 ft Reel

$4,358.99
SKU:
735A3 0081000
Shipping:
Calculated at Checkout
Color:
Gray
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
735A3
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 735A3 0081000 DS-3 and DS-4, 735* Series, #26-3 SPC Coax, CMR/CMG

26 AWG solid .016" silver-plated copper conductor(s), foam HDPE insulation, Beldfoil®; tinned copper braid shield (95% coverage), PVC jacket.

Ordering Details

  • Manufacturer Part Number: 735A3 0081000
  • Color: Gray
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825184805

Supplied as one 1,000 ft Reel.

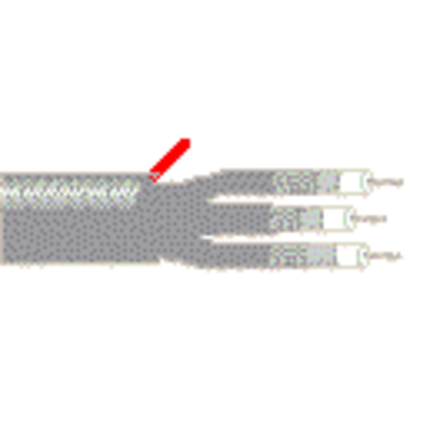

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Construction Details

  • RG Type: Mini 59
  • Size: 26; Stranding: Solid; Nom. Diameter: 0.016 in; Material: SCCS - Silvered Copper Covered Steel
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.077 in (2.0 mm); Notes: HDPE
  • Layer: 1; Shield Type: Tape; Material: Bi-Laminate (Alum+Poly); Material Trade Name: Beldfoil®; Coverage: 100%
  • Layer: 2; Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.129 in (3.28 mm)
  • Material: No Shield
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.320 in

Electrical Characteristics

  • Frequency: 15-95 MHz; Min. Return Loss: 30 dB
  • Max. Attenuation: 0.6 dB/100ft
  • Max. Attenuation: 0.61 dB/100ft
  • Max. Attenuation: 1.1 dB/100ft
  • Max. Attenuation: 1.2 dB/100ft
  • Max. Attenuation: 1.7 dB/100ft
  • Max. Attenuation: 2.2 dB/100ft
  • Max. Attenuation: 2.5 dB/100ft
  • Max. Attenuation: 2.7 dB/100ft
  • Max. Attenuation: 3.6 dB/100ft
  • Max. Attenuation: 3.8 dB/100ft
  • Max. Attenuation: 4.5 dB/100ft
  • Max. Attenuation: 4.8 dB/100ft
  • Max. Attenuation: 5.5 dB/100ft
  • Max. Attenuation: 6.4 dB/100ft
  • Max. Attenuation: 7.8 dB/100ft
  • Nom. Conductor DCR: 41 Ohm/1000ft (130 Ohm/km); Nom. Outer Shield DCR: 5.3 Ohm/1000ft (17 Ohm/km); Nom. Capacitance Cond-to-Shield: 17.7 pF/ft (58.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 76%
  • UL Voltage Rating: 300 V RMS

Mechanical Characteristics

  • Operating: -40°C To +75°C
  • Max. Pull Tension: 75 lbs (34 kg)
  • Bulk Cable Weight: 49 lbs/1000ft (73 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor - Riser, Indoor
  • Flammability / Reaction to Fire: UL1666 Vertical Shaft
  • NEC / UL Compliance: CMR
  • CEC / C(UL) Compliance: CMG
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

History

  • Update and Revision: Revision Number: 0.188 Revision Date: 11-06-2026

Resources

Belden 735A3 Product Information
