Description

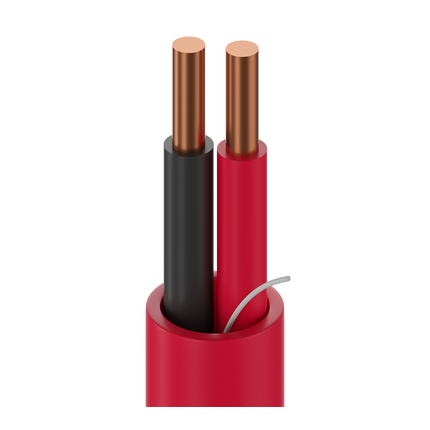

Belden 5220UL 002A1000 Fire Alarm, #16-2c BC, FPLR
Fire Alarm Cable, Riser-FPLR, 2-16 AWG solid bare copper conductors with polyolefin insulation, PVC jacket with ripcord
Ordering Details
- Manufacturer Part Number: 5220UL 002A1000
- Color: Red
Product Overview
- Suitable Applications: Fire Alarm, Monitor/Detection, Circuits: Audio, Control, Initiating, Notification
Construction Details
- Element: Conductor(s); No. of Elements: 2; Size: 16; Stranding: Solid; Material: BC - Bare Copper
- Material: PP - Polypropylene; Nom. Thickness: 0.007 in (0.18 mm); Nom. Insulation Diameter: 0.065 in (1.7 mm); Color Code: Black, Red
- Material: PVC - Polyvinyl Chloride; Nom. Thickness: 0.017 in (0.43 mm); Nom. Diameter: 0.166 in (4.22 mm); Ripcord: Yes
Electrical Characteristics
- Nom. Conductor DCR: 4.18 Ohm/1000ft; Nom. Capacitance Cond-to-Cond: 24 pF/ft (79 pF/m); Nom. Inductance: 0.145 µH/ft (0.476 µH/m); Max. Current: 6.3 Amps per Conductor at 25ºC
- UL Voltage Rating: 300 V
Mechanical Characteristics
- UL Temperature: 75°C; Operating: -20°C To +75°C
- Stationary Min.: 1.32 in (33.5 mm); Installation Min.: 1.32 in (33.5 mm)
- Max. Pull Tension: 62.4 lbs (28.3 kg)
- Bulk Cable Weight: 21 lbs/1000ft
Standards and Compliance
- Environmental Suitability: Indoor
- Flammability / Reaction to Fire: UL 1666 riser, IEC 60332-1-2
- CPR Compliance: CPR Euroclass: Eca
- NEC / UL Compliance: Article 760, FPLR
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- UK Regulation Compliance: UKCA Mark
- APAC Compliance: China RoHS II (GB/T 26572-2011)
- Plenum Number: 6220UL
History
- Update and Revision: Revision Number: 0.516 Revision Date: 09-07-2025
- Footnote: C - CRATE REEL PUT-UP.
