Belden 4855P 0101000 12 GHz Coax, 4K UHD Precision Video Coax, Mini RG-59, 75 Ohm, 23 AWG Solid SC, CMP - Black, 1,000 ft Reel

$2,843.99
SKU:
4855P 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
4855P
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 4855P 0101000 12 GHz Coax, 4K UHD Precision Video Coax, Mini RG-59, 75 Ohm, 23 AWG Solid SC, CMP

12 GHz, 4K UHD Precision Video Coax, 75 Ohm Mini RG-59 Type 23 AWG solid silver plated copper conductor, foam FEP core, Duofoil® bonded to core+95% tinned copper braid, CMP, Flamarrest® jacket

Ordering Details

  • Manufacturer Part Number: 4855P 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825419785

Supplied as one 1,000 ft Reel.

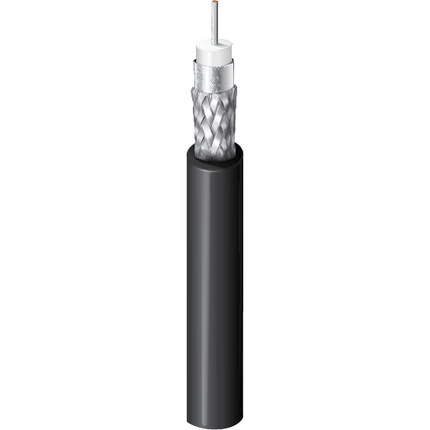

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: SMPTE 2082-1 12 Gb/s UHDTV, SMPTE 2081-1 6 Gb/s UHDTV, SMPTE 424M 3 Gb/s HD-SDI 1080P

Construction Details

  • RG Type: Mini 59
  • No. of Elements: 1; Size: 23 AWG; Stranding: Solid; Nom. Diameter: 0.023 in; Material: SC - Silvered Copper
  • Material: FEP - Fluorinated Ethylene Propylene (Foam); Nom. Insulation Diameter: 0.102 in (2.59 mm); Color Code: White
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duobond®; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.159 in (4.04 mm)
  • Overall Cable Diameter (Nominal): 0.159 in (4.04 mm)

Electrical Characteristics

  • Frequency: 5 MHz - 1600 MHz; Min. Return Loss: 23 dB
  • Frequency: 1600 MHz - 4500 MHz; Min. Return Loss: 21 dB
  • Frequency: 4500 MHz - 12000 MHz; Min. Return Loss: 15 dB
  • Frequency: 1 MHz; Nom. Attenuation: 0.39 dB/100ft
  • Frequency: 3.58 MHz; Nom. Attenuation: 0.78 dB/100ft
  • Frequency: 5 MHz; Nom. Attenuation: 0.91 dB/100ft
  • Frequency: 6 MHz; Nom. Attenuation: 1.00 dB/100ft
  • Frequency: 7 MHz; Nom. Attenuation: 1.07 dB/100ft
  • Frequency: 10 MHz; Nom. Attenuation: 1.26 dB/100ft
  • Frequency: 12 MHz; Nom. Attenuation: 1.37 dB/100ft
  • Frequency: 25 MHz; Nom. Attenuation: 1.91 dB/100ft
  • Frequency: 55 MHz; Nom. Attenuation: 2.72 dB/100ft
  • Frequency: 67.5 MHz; Nom. Attenuation: 2.99 dB/100ft
  • Frequency: 71.5 MHz; Nom. Attenuation: 3.06 dB/100ft
  • Frequency: 88.5 MHz; Nom. Attenuation: 3.38 dB/100ft
  • Frequency: 100 MHz; Nom. Attenuation: 3.58 dB/100ft
  • Frequency: 135 MHz; Nom. Attenuation: 4.13 dB/100ft
  • Frequency: 143 MHz; Nom. Attenuation: 4.25 dB/100ft
  • Frequency: 180 MHz; Nom. Attenuation: 4.75 dB/100ft
  • Frequency: 270 MHz; Nom. Attenuation: 5.86 dB/100ft
  • Frequency: 360 MHz; Nom. Attenuation: 6.85 dB/100ft
  • Frequency: 540 MHz; Nom. Attenuation: 8.58 dB/100ft
  • Frequency: 720 MHz; Nom. Attenuation: 10.11 dB/100ft
  • Frequency: 750 MHz; Nom. Attenuation: 10.34 dB/100ft
  • Frequency: 1000 MHz; Nom. Attenuation: 12.17 dB/100ft
  • Frequency: 1500 MHz; Nom. Attenuation: 15.25 dB/100ft
  • Frequency: 2000 MHz; Nom. Attenuation: 17.94 dB/100ft
  • Frequency: 2250 MHz; Nom. Attenuation: 19.17 dB/100ft
  • Frequency: 3000 MHz; Nom. Attenuation: 22.65 dB/100ft
  • Frequency: 4500 MHz; Nom. Attenuation: 28.71 dB/100ft
  • Frequency: 6000 MHz; Nom. Attenuation: 33.96 dB/100ft
  • Frequency: 12000 MHz; Nom. Attenuation: 50.95 dB/100ft
  • Nom. Conductor DCR: 23.7 Ohm/1000ft; Nom. Outer Shield DCR: 3.5 Ohm/1000ft (11 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.6 pF/ft (54.5 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 80%
  • UL Voltage Rating: 300 V RMS
  • Electrical Characteristics Notes: Return Loss: Fixed bridge and termination

Mechanical Characteristics

  • UL Temperature: 75°C; Operating: -20°C To +75°C
  • Stationary Min.: 1.5 in (38 mm); Installation Min.: 1.5 in (38 mm)
  • Max. Pull Tension: 40 lbs (18 kg)
  • Bulk Cable Weight: 20 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Indoor - Plenum, Indoor
  • Flammability / Reaction to Fire: NFPA 262, FT6
  • NEC / UL Compliance: Article 800, CMP
  • CEC / C(UL) Compliance: CMP
  • European Directive Compliance: EU CE Mark, REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Non-Plenum Number: 4855R

History

  • Update and Revision: Revision Number: 0.266 Revision Date: 02-20-2026

Resources

Belden 4855P Product Information
