Belden 2424 0091000 Category 6+ Enhanced Cable, 4 Pair, U/UTP, LSZH - White, 1,000 ft Reel

$598.99
SKU:
2424 0091000
Shipping:
Calculated at Checkout
Color:
White
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
2424
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 2424 0091000 Category 6+ Enhanced Cable, 4 Pair, U/UTP, LSZH

Category 6+ Enhanced Premise Horizontal Cable (350MHz), 4 Pair, 23 AWG Solid Bare Copper Conductors, U/UTP, Haloarrest® LSZH Jacket

Ordering Details

  • Manufacturer Part Number: 2424 0091000
  • Color: White
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825061564

Supplied as one 1,000 ft Reel.

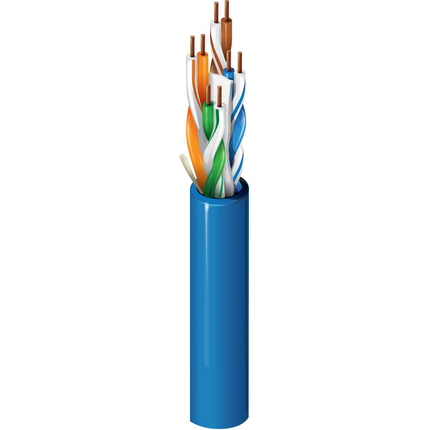

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: Premise Horizontal Cable, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE

Construction Details

  • Size: 23; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 4
  • Material: PO - Polyolefin; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
  • Separator: Dielectric Tape (Patented); Material: LSZH - Low Smoke Zero Halogen (Flame Retardant); Material Trade Name: Haloarrest®; Nom. Diameter: 0.221 in (5.61 mm); Ripcord: Yes
  • Overall Cable Diameter (Nominal): 0.221 in (5.61 mm)

Electrical Characteristics

  • Max. Conductor DCR: 78 Ohm/km (24 Ohm/1000ft); Max. Capacitance Unbalance: 160 pF/100m
  • Frequency: 100 MHz; Max. Delay: 537.6 ns/100m; Max. Delay Skew: 35 ns/100m; Nom. Velocity of Prop.: 70%
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation) [dB/100m]: 2.0; Min. NEXT [dB]: 79.3; Min. PSNEXT [dB]: 77.3; Min. ACR [dB]: 77.3; Min. PSACR [dB]: 75.3; Min. ACRF (ELFEXT) [dB]: 70.8; Min. PSACRF (PSELFEXT) [dB]: 67.8; Min. RL (Return Loss) [dB]: 20.0; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 102 ± 15
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation) [dB/100m]: 3.7; Min. NEXT [dB]: 70.3; Min. PSNEXT [dB]: 68.3; Min. ACR [dB]: 66.5; Min. PSACR [dB]: 64.5; Min. ACRF (ELFEXT) [dB]: 58.8; Min. PSACRF (PSELFEXT) [dB]: 55.8; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation) [dB/100m]: 5.3; Min. NEXT [dB]: 65.8; Min. PSNEXT [dB]: 63.8; Min. ACR [dB]: 60.5; Min. PSACR [dB]: 58.5; Min. ACRF (ELFEXT) [dB]: 52.7; Min. PSACRF (PSELFEXT) [dB]: 49.7; Min. RL (Return Loss) [dB]: 25.3; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation) [dB/100m]: 5.9; Min. NEXT [dB]: 64.3; Min. PSNEXT [dB]: 62.3; Min. ACR [dB]: 58.4; Min. PSACR [dB]: 56.4; Min. ACRF (ELFEXT) [dB]: 50.8; Min. PSACRF (PSELFEXT) [dB]: 47.8; Min. RL (Return Loss) [dB]: 26.0; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation) [dB/100m]: 7.4; Min. NEXT [dB]: 61.2; Min. PSNEXT [dB]: 59.2; Min. ACR [dB]: 53.8; Min. PSACR [dB]: 51.8; Min. ACRF (ELFEXT) [dB]: 46.7; Min. PSACRF (PSELFEXT) [dB]: 43.7; Min. RL (Return Loss) [dB]: 26.0; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation) [dB/100m]: 8.3; Min. NEXT [dB]: 59.8; Min. PSNEXT [dB]: 57.8; Min. ACR [dB]: 51.4; Min. PSACR [dB]: 49.4; Min. ACRF (ELFEXT) [dB]: 44.8; Min. PSACRF (PSELFEXT) [dB]: 41.8; Min. RL (Return Loss) [dB]: 26.0; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation) [dB/100m]: 9.4; Min. NEXT [dB]: 58.3; Min. PSNEXT [dB]: 56.3; Min. ACR [dB]: 49.0; Min. PSACR [dB]: 47.0; Min. ACRF (ELFEXT) [dB]: 42.8; Min. PSACRF (PSELFEXT) [dB]: 39.8; Min. RL (Return Loss) [dB]: 25.5; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation) [dB/100m]: 10.5; Min. NEXT [dB]: 56.9; Min. PSNEXT [dB]: 54.9; Min. ACR [dB]: 46.4; Min. PSACR [dB]: 44.4; Min. ACRF (ELFEXT) [dB]: 40.9; Min. PSACRF (PSELFEXT) [dB]: 37.9; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation) [dB/100m]: 15.1; Min. NEXT [dB]: 52.4; Min. PSNEXT [dB]: 50.4; Min. ACR [dB]: 37.3; Min. PSACR [dB]: 35.3; Min. ACRF (ELFEXT) [dB]: 34.9; Min. PSACRF (PSELFEXT) [dB]: 31.9; Min. RL (Return Loss) [dB]: 23.5; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation) [dB/100m]: 19.3; Min. NEXT [dB]: 49.3; Min. PSNEXT [dB]: 47.3; Min. ACR [dB]: 30.0; Min. PSACR [dB]: 28.0; Min. ACRF (ELFEXT) [dB]: 30.8; Min. PSACRF (PSELFEXT) [dB]: 27.8; Min. RL (Return Loss) [dB]: 22.5; Max./Min. Input Impedance (unFitted): 100 ± 15; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation) [dB/100m]: 24.5; Min. NEXT [dB]: 46.4; Min. PSNEXT [dB]: 44.4; Min. ACR [dB]: 21.9; Min. PSACR [dB]: 19.9; Min. ACRF (ELFEXT) [dB]: 27.0; Min. PSACRF (PSELFEXT) [dB]: 24.0; Min. RL (Return Loss) [dB]: 21.6; Max./Min. Input Impedance (unFitted): 100 ± 22; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation) [dB/100m]: 28.2; Min. NEXT [dB]: 44.8; Min. PSNEXT [dB]: 42.8; Min. ACR [dB]: 16.6; Min. PSACR [dB]: 14.6; Min. ACRF (ELFEXT) [dB]: 24.8; Min. PSACRF (PSELFEXT) [dB]: 21.8; Min. RL (Return Loss) [dB]: 21.0; Max./Min. Input Impedance (unFitted): 100 ± 22; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation) [dB/100m]: 31.8; Min. NEXT [dB]: 43.3; Min. PSNEXT [dB]: 41.3; Min. ACR [dB]: 11.5; Min. PSACR [dB]: 9.5; Min. ACRF (ELFEXT) [dB]: 22.8; Min. PSACRF (PSELFEXT) [dB]: 19.8; Min. RL (Return Loss) [dB]: 20.5; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 300; Max. Insertion Loss (Attenuation) [dB/100m]: 35.2; Min. NEXT [dB]: 42.1; Min. PSNEXT [dB]: 40.1; Min. ACR [dB]: 6.9; Min. PSACR [dB]: 4.9; Min. ACRF (ELFEXT) [dB]: 21.3; Min. PSACRF (PSELFEXT) [dB]: 18.3; Min. RL (Return Loss) [dB]: 20.1; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 350; Max. Insertion Loss (Attenuation) [dB/100m]: 38.4; Min. NEXT [dB]: 41.1; Min. PSNEXT [dB]: 39.1; Min. ACR [dB]: 2.7; Min. PSACR [dB]: 0.7; Min. ACRF (ELFEXT) [dB]: 19.9; Min. PSACRF (PSELFEXT) [dB]: 16.9; Min. RL (Return Loss) [dB]: 19.8; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 400; Max. Insertion Loss (Attenuation) [dB/100m]: 41.5; Min. NEXT [dB]: 40.3; Min. PSNEXT [dB]: 38.3; Min. ACRF (ELFEXT) [dB]: 18.8; Min. PSACRF (PSELFEXT) [dB]: 15.8; Min. RL (Return Loss) [dB]: 19.5; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 450; Max. Insertion Loss (Attenuation) [dB/100m]: 44.3; Min. NEXT [dB]: 39.5; Min. PSNEXT [dB]: 37.5; Min. ACRF (ELFEXT) [dB]: 17.7; Min. PSACRF (PSELFEXT) [dB]: 14.7; Min. RL (Return Loss) [dB]: 19.2; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 500; Max. Insertion Loss (Attenuation) [dB/100m]: 47.1; Min. NEXT [dB]: 38.8; Min. PSNEXT [dB]: 36.8; Min. ACRF (ELFEXT) [dB]: 16.8; Min. PSACRF (PSELFEXT) [dB]: 13.8; Min. RL (Return Loss) [dB]: 19.0; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Frequency [MHz]: 550; Max. Insertion Loss (Attenuation) [dB/100m]: 49.7; Min. NEXT [dB]: 38.2; Min. PSNEXT [dB]: 36.2; Min. ACRF (ELFEXT) [dB]: 16.0; Min. PSACRF (PSELFEXT) [dB]: 13.0; Min. RL (Return Loss) [dB]: 18.8; Max./Min. Input Impedance (unFitted): 100 ± 32; Max./Min. Fitted Impedance: 100 ± 15
  • Voltage Rating: 300 V

Mechanical Characteristics

  • Operating: -20°C To +75°C; Installation: +5°C To +50°C; Storage: -20°C To +75°C
  • Stationary Min.: 1.0 in (25 mm); Installation Min.: 2.25 in (57.2 mm)
  • Max. Pull Tension: 25 lbs (11 kg)
  • Bulk Cable Weight: 23 lbs/1000ft (34 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor - Euroclass Eca, Indoor, Non-Halogenated
  • Sustainability: Product Lens™, Environmental Product Declaration (EPD) Available
  • Flammability / Reaction to Fire: IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca
  • IEEE Compliance: IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
  • Data Category: Category 6
  • TIA/EIA Compliance: ANSI/TIA-568.2-D Category 6
  • ISO/IEC Compliance: 11801 ed 2.2 (2011) Class E
  • CENELEC Compliance: Segregation class according EN50174-2 = a
  • European Directive Compliance: EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2017-07-10
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Plenum Number: 2413

Product Notes

  • Notes: Electrical values are expected performance based on cable testing and representative performance within a typical Belden system. Values above 350 MHz are for Engineering Information Only. Print Includes Descending Footage/Meter Markings from Max. Put-Up Length to 0.

History

  • Update and Revision: Revision Number: 0.669 Revision Date: 05-01-2026
