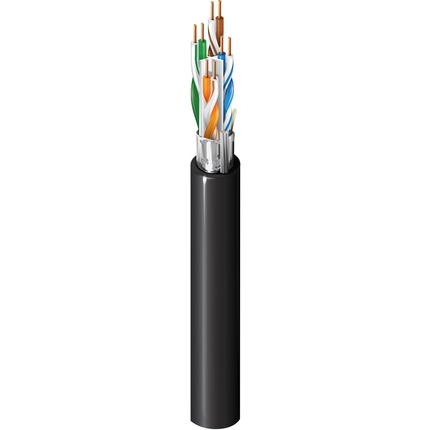

Belden 2149A 0101000 Category 6 Indoor/Outdoor Cable, 4 Pair, F/UTP, CMR/CMX - Black

$1,047.99
SKU:
2149A 0101000
Shipping:
Calculated at Checkout
Color:
Black
Manufacturer Status:
Active
Product Family:
2149A
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 2149A 0101000 Category 6 Indoor/Outdoor Cable, 4 Pair, F/UTP, CMR/CMX

Category 6+ Premise Horizontal Cable (350MHz), Indoor/Outdoor, 4 Pair, 23 AWG Solid Bare Copper Conductors, F/UTP - Foil Shielded, Riser-CMR/CMX Outdoor, PVC Jacket

Ordering Details

  • Manufacturer Part Number: 2149A 0101000
  • Color: Black
  • UPC/EAN: 612825379478

Product Overview

  • Suitable Applications: Indoor/Outdoor, Premise Horizontal Cable, Ethernet 1000BASE-T, Ethernet 100BASE-TX, Ethernet 10BASE-T, PoE++, PoE+, PoE, Noisy Environments
  • Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.

Construction Details

  • Size: 23 AWG; Stranding: Solid; Material: BC - Bare Copper; No. of Pairs: 4
  • Material: PO+FEP - Polyolefin + Fluorinated Ethylene Propylene; Color Code: White/Blue Stripe and Blue, White/Orange Stripe and Orange, White/Green Stripe and Green, White/Brown Stripe and Brown
  • Shield Type: Tape; Material: Polyester + Bi-Laminate (Alum+Poly); Coverage: 100%; Drainwire Type: 24 AWG (Solid) TC
  • Separator: Center Member (Patented X-Spline®); Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.296 in (7.52 mm); Ripcord: No
  • Overall Cable Diameter (Nominal): 0.296 in (7.52 mm)

Electrical Characteristics

  • Max. Conductor DCR: 93.8 Ohm/km (28.6 Ohm/1000ft); Max. Capacitance Unbalance: 330 pF/100m
  • Frequency: 100 MHz; Max. Delay: 537.6 ns/100m; Max. Delay Skew: 45 ns/100m; Nom. Velocity of Prop.: 68%
  • Frequency [MHz]: 0.772; Max. Insertion Loss (Attenuation): 1.8 dB/100m; Min. NEXT [dB]: 77.0; Min. PSNEXT [dB]: 77.0; Min. ACR [dB]: 75.2; Min. PSACR [dB]: 76.2; Min. ACRF (ELFEXT) [dB]: 73.0; Min. PSACRF (PSELFEXT) [dB]: 70.0; Min. RL (Return Loss) [dB]: 19.4; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 40.0; Min. ELTCTL [dB]: 37.2
  • Frequency [MHz]: 1; Max. Insertion Loss (Attenuation): 2.0 dB/100m; Min. NEXT [dB]: 75.3; Min. PSNEXT [dB]: 75.3; Min. ACR [dB]: 73.3; Min. PSACR [dB]: 74.3; Min. ACRF (ELFEXT) [dB]: 70.8; Min. PSACRF (PSELFEXT) [dB]: 67.8; Min. RL (Return Loss) [dB]: 20.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 40.0; Min. ELTCTL [dB]: 35.0
  • Frequency [MHz]: 4; Max. Insertion Loss (Attenuation): 3.7 dB/100m; Min. NEXT [dB]: 66.3; Min. PSNEXT [dB]: 66.3; Min. ACR [dB]: 62.6; Min. PSACR [dB]: 63.6; Min. ACRF (ELFEXT) [dB]: 58.8; Min. PSACRF (PSELFEXT) [dB]: 55.8; Min. RL (Return Loss) [dB]: 23.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 40.0; Min. ELTCTL [dB]: 23.0
  • Frequency [MHz]: 8; Max. Insertion Loss (Attenuation): 5.2 dB/100m; Min. NEXT [dB]: 61.8; Min. PSNEXT [dB]: 61.8; Min. ACR [dB]: 56.6; Min. PSACR [dB]: 57.6; Min. ACRF (ELFEXT) [dB]: 52.7; Min. PSACRF (PSELFEXT) [dB]: 49.7; Min. RL (Return Loss) [dB]: 24.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 40.0; Min. ELTCTL [dB]: 16.9
  • Frequency [MHz]: 10; Max. Insertion Loss (Attenuation): 5.8 dB/100m; Min. NEXT [dB]: 60.3; Min. PSNEXT [dB]: 60.3; Min. ACR [dB]: 54.5; Min. PSACR [dB]: 55.5; Min. ACRF (ELFEXT) [dB]: 50.8; Min. PSACRF (PSELFEXT) [dB]: 47.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 40.0; Min. ELTCTL [dB]: 15.0
  • Frequency [MHz]: 16; Max. Insertion Loss (Attenuation): 7.4 dB/100m; Min. NEXT [dB]: 57.2; Min. PSNEXT [dB]: 57.2; Min. ACR [dB]: 49.9; Min. PSACR [dB]: 50.9; Min. ACRF (ELFEXT) [dB]: 46.7; Min. PSACRF (PSELFEXT) [dB]: 43.7; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 38.0; Min. ELTCTL [dB]: 10.9
  • Frequency [MHz]: 20; Max. Insertion Loss (Attenuation): 8.3 dB/100m; Min. NEXT [dB]: 55.8; Min. PSNEXT [dB]: 55.8; Min. ACR [dB]: 47.5; Min. PSACR [dB]: 48.5; Min. ACRF (ELFEXT) [dB]: 44.8; Min. PSACRF (PSELFEXT) [dB]: 41.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 37.0; Min. ELTCTL [dB]: 9.0
  • Frequency [MHz]: 25; Max. Insertion Loss (Attenuation): 9.3 dB/100m; Min. NEXT [dB]: 54.3; Min. PSNEXT [dB]: 54.3; Min. ACR [dB]: 45.1; Min. PSACR [dB]: 46.1; Min. ACRF (ELFEXT) [dB]: 42.8; Min. PSACRF (PSELFEXT) [dB]: 39.8; Min. RL (Return Loss) [dB]: 24.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 36.0; Min. ELTCTL [dB]: 7.0
  • Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation): 10.4 dB/100m; Min. NEXT [dB]: 52.9; Min. PSNEXT [dB]: 52.9; Min. ACR [dB]: 42.5; Min. PSACR [dB]: 43.5; Min. ACRF (ELFEXT) [dB]: 40.9; Min. PSACRF (PSELFEXT) [dB]: 37.9; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 35.1; Min. ELTCTL [dB]: 5.1
  • Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation): 15.0 dB/100m; Min. NEXT [dB]: 48.4; Min. PSNEXT [dB]: 48.4; Min. ACR [dB]: 33.4; Min. PSACR [dB]: 34.4; Min. ACRF (ELFEXT) [dB]: 34.9; Min. PSACRF (PSELFEXT) [dB]: 31.9; Min. RL (Return Loss) [dB]: 21.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 32.0
  • Frequency [MHz]: 100; Max. Insertion Loss (Attenuation): 19.3 dB/100m; Min. NEXT [dB]: 45.3; Min. PSNEXT [dB]: 45.3; Min. ACR [dB]: 26.0; Min. PSACR [dB]: 27.0; Min. ACRF (ELFEXT) [dB]: 30.8; Min. PSACRF (PSELFEXT) [dB]: 27.8; Min. RL (Return Loss) [dB]: 20.1; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Min. TCL [dB]: 30.0
  • Frequency [MHz]: 155; Max. Insertion Loss (Attenuation): 24.6 dB/100m; Min. NEXT [dB]: 42.4; Min. PSNEXT [dB]: 42.4; Min. ACR [dB]: 17.9; Min. PSACR [dB]: 18.9; Min. ACRF (ELFEXT) [dB]: 27.0; Min. PSACRF (PSELFEXT) [dB]: 24.0; Min. RL (Return Loss) [dB]: 19.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 22; Min. TCL [dB]: 28.1
  • Frequency [MHz]: 200; Max. Insertion Loss (Attenuation): 28.3 dB/100m; Min. NEXT [dB]: 40.8; Min. PSNEXT [dB]: 40.8; Min. ACR [dB]: 12.5; Min. PSACR [dB]: 13.5; Min. ACRF (ELFEXT) [dB]: 24.8; Min. PSACRF (PSELFEXT) [dB]: 21.8; Min. RL (Return Loss) [dB]: 18.7; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 22; Min. TCL [dB]: 27.0
  • Frequency [MHz]: 250; Max. Insertion Loss (Attenuation): 32.1 dB/100m; Min. NEXT [dB]: 39.3; Min. PSNEXT [dB]: 39.3; Min. ACR [dB]: 7.2; Min. PSACR [dB]: 8.2; Min. ACRF (ELFEXT) [dB]: 22.8; Min. PSACRF (PSELFEXT) [dB]: 19.8; Min. RL (Return Loss) [dB]: 18.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 26.0
  • Frequency [MHz]: 300; Max. Insertion Loss (Attenuation): 35.6 dB/100m; Min. NEXT [dB]: 38.1; Min. PSNEXT [dB]: 36.1; Min. ACR [dB]: 2.5; Min. PSACR [dB]: 1.5; Min. ACRF (ELFEXT) [dB]: 21.3; Min. PSACRF (PSELFEXT) [dB]: 18.3; Min. RL (Return Loss) [dB]: 17.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 25.2
  • Frequency [MHz]: 350; Max. Insertion Loss (Attenuation): 38.9 dB/100m; Min. NEXT [dB]: 37.1; Min. PSNEXT [dB]: 35.1; Min. ACRF (ELFEXT) [dB]: 19.9; Min. PSACRF (PSELFEXT) [dB]: 16.9; Min. RL (Return Loss) [dB]: 17.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 24.6
  • Frequency [MHz]: 400; Max. Insertion Loss (Attenuation): 42.0 dB/100m; Min. NEXT [dB]: 36.3; Min. PSNEXT [dB]: 34.3; Min. ACRF (ELFEXT) [dB]: 18.8; Min. PSACRF (PSELFEXT) [dB]: 15.8; Min. RL (Return Loss) [dB]: 16.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 24.0
  • Frequency [MHz]: 450; Max. Insertion Loss (Attenuation): 45.0 dB/100m; Min. NEXT [dB]: 35.5; Min. PSNEXT [dB]: 33.5; Min. ACRF (ELFEXT) [dB]: 17.7; Min. PSACRF (PSELFEXT) [dB]: 14.7; Min. RL (Return Loss) [dB]: 16.2; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 23.5
  • Frequency [MHz]: 500; Max. Insertion Loss (Attenuation): 47.9 dB/100m; Min. NEXT [dB]: 34.8; Min. PSNEXT [dB]: 32.8; Min. ACRF (ELFEXT) [dB]: 16.8; Min. PSACRF (PSELFEXT) [dB]: 13.8; Min. RL (Return Loss) [dB]: 15.9; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 23.0
  • Frequency [MHz]: 550; Max. Insertion Loss (Attenuation): 50.6 dB/100m; Min. NEXT [dB]: 34.2; Min. PSNEXT [dB]: 32.2; Min. ACRF (ELFEXT) [dB]: 16.0; Min. PSACRF (PSELFEXT) [dB]: 13.0; Min. RL (Return Loss) [dB]: 15.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 32; Min. TCL [dB]: 22.6
  • UL Voltage Rating: 300 V (CMR), 300 V (CMX-Outdoor)

Mechanical Characteristics

  • UL Temperature: 90°C; Operating: -40°C To +75°C; Installation: -20°C To +75°C; Storage: -40°C To +75°C
  • Stationary Min.: 2.5 in (64 mm); Installation Min.: 3.0 in (76 mm)
  • Max. Pull Tension: 25 lbs (11 kg)
  • Bulk Cable Weight: 41 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Indoor/Outdoor, Indoor, Outdoor, Sunlight Resistance, Aerial - When supported by messenger wire
  • Flammability / Reaction to Fire: UL 1666 Riser, FT4, IEEE 1202 Vertical Tray Flame Test, IEC 60332-1-2
  • CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
  • NEC / UL Compliance: Article 800, CMR, CMX-Outdoor, CMG
  • CEC / C(UL) Compliance: CMX-Outdoor;CMG
  • ICEA Compliance: S-116-732, S-56-434, S-99-689, S-100-685
  • IEEE Compliance: IEEE 802.3bt Type 1, Type 2, Type 3, Type 4
  • NEMA Compliance: ANSI/NEMA WC-66
  • Data Category: Category 6
  • TIA/EIA Compliance: ANSI/TIA-568.2-D Category 6
  • Third Party Performance Verification: Category 6
  • ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-5
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Plenum Number: 2413F / 1351A
  • Non-Plenum Number: 2412F / 1352A

Product Notes

  • Notes: Electrical values are expected performance based on cable testing and representative performance within a typical Belden system. Values above 300 MHz are for Engineering Information Only. Print Includes Descending Footage/Meter Markings from Max. Put-Up Length to 0.

History

  • Update and Revision: Revision Number: 0.414 Revision Date: 02-20-2026
