Belden 1855P 8771000 75 Ohm SDI Coax, Mini RG-59, 23 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMP - Natural, 1,000 ft Reel

$2,274.99
SKU:
1855P 8771000
Shipping:
Calculated at Checkout
Color:
Natural
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
1855P
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1855P 8771000 75 Ohm SDI Coax, Mini RG-59, 23 AWG Solid BC, Foil + 95% TC Braid, PVC Jkt, CMP

75 Ohm SDI Coax, Mini RG-59, 23 AWG Solid Bare Copper Conductor, FEP Insulation, Foil + 95% Tinned Copper Braid Shield, PVC Jacket, CMP

Ordering Details

  • Manufacturer Part Number: 1855P 8771000
  • Color: Natural
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825124788

Supplied as one 1,000 ft Reel.

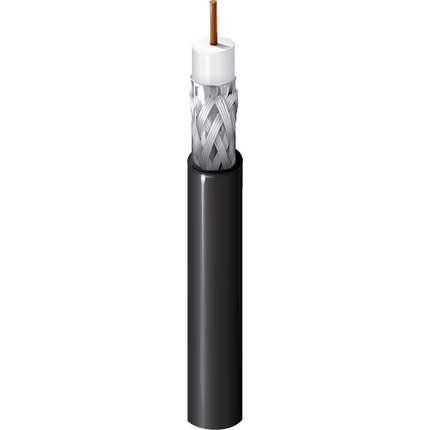

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p

Construction Details

  • RG Type: Mini 59
  • Size: 23 AWG; Stranding: Solid; Nom. Diameter: 0.023 in; Material: BC - Bare Copper
  • Material: FEP - Fluorinated Ethylene Propylene (Foam); Nom. Insulation Diameter: 0.102 in (2.59 mm); Color Code: White
  • Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.159 in (4.04 mm)
  • Overall Cable Diameter (Nominal): 0.159 in (4.04 mm)

Electrical Characteristics

  • Frequency: 5 - 1600 MHz; Min. Return Loss: 23 dB
  • Frequency: 1600 - 4500 MHz; Min. Return Loss: 21 dB
  • Frequency: 4500 - 6000 MHz; Min. Return Loss: 15 dB
  • Frequency: 1 MHz; Nom. Attenuation: 0.38 dB/100ft
  • Frequency: 3.58 MHz; Nom. Attenuation: 0.76 dB/100ft
  • Frequency: 10 MHz; Nom. Attenuation: 1.3 dB/100ft
  • Frequency: 71.5 MHz; Nom. Attenuation: 3.1 dB/100ft
  • Frequency: 135 MHz; Nom. Attenuation: 4.1 dB/100ft
  • Frequency: 270 MHz; Nom. Attenuation: 5.8 dB/100ft
  • Frequency: 360 MHz; Nom. Attenuation: 6.9 dB/100ft
  • Frequency: 540 MHz; Nom. Attenuation: 8.7 dB/100ft
  • Frequency: 720 MHz; Nom. Attenuation: 10.3 dB/100ft
  • Frequency: 750 MHz; Nom. Attenuation: 10.5 dB/100ft
  • Frequency: 1000 MHz; Nom. Attenuation: 12.4 dB/100ft
  • Frequency: 1500 MHz; Nom. Attenuation: 15.7 dB/100ft
  • Frequency: 2250 MHz; Nom. Attenuation: 19.9 dB/100ft
  • Frequency: 3000 MHz; Nom. Attenuation: 23.8 dB/100ft
  • Frequency: 4500 MHz; Nom. Attenuation: 30.3 dB/100ft
  • Frequency: 6000 MHz; Nom. Attenuation: 36.4 dB/100ft
  • Nom. Conductor DCR: 20.1 Ohm/1000ft; Nom. Outer Shield DCR: 3.7 Ohm/1000ft (12 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.6 pF/ft (54.5 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 80%
  • UL Voltage Rating: 300 V (CMP)

Mechanical Characteristics

  • UL Temperature: 75°C; Operating: 0°C to +75°C
  • Installation Min.: 4 in (100 mm)
  • Max. Pull Tension: 40 lbs (18 kg)
  • Bulk Cable Weight: 21 lbs/1000ft

Standards and Compliance

  • Environmental Suitability: Indoor - Plenum, Indoor
  • Sustainability: CA Prop 65
  • Flammability / Reaction to Fire: NFPA 262
  • CPR Compliance: CPR Euroclass: Eca; CPR UKCA Class: Eca
  • NEC / UL Compliance: CMP
  • CEC / C(UL) Compliance: CMP
  • European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)
  • Non-Plenum Number: 1855A

History

  • Update and Revision: Revision Number: 0.520 Revision Date: 05-27-2026
