Belden 1794A 0102500 75 Ohm SDI Coax, Series 7, 16 AWG, Solid BC, Tri-Shield, PVC Jkt, CMR
75 Ohm SDI Coax, Series 7, 16 AWG Solid Bare Copper Conductor, PE Insulation, Foil + 95% TC Braid + Foil Shield, PVC Jacket, CMR
Ordering Details
- Manufacturer Part Number: 1794A 0102500
- Color: Black
- Length: 2,500 ft
- Put-Up: Reel
- UPC/EAN: 612825438212
Supplied as one 2,500 ft Reel.

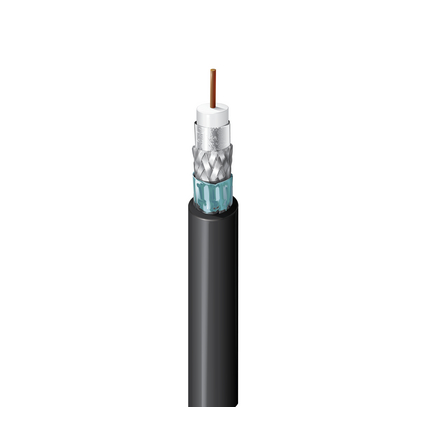

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Product Overview
- Suitable Applications: Digital Video, 6 Gb/s UHDTV, HD-SDI 1080p
Construction Details
- Series Type: 7
- Size: 16 AWG; Stranding: Solid; Nom. Diameter: 0.051 in; Material: BC - Bare Copper
- Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.225 in (5.72 mm); Color Code: White
- Layer: 1; Outer Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
- Layer: 2; Outer Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
- Layer: 3; Outer Shield Type: Tape; Material: Bi-Laminate (Alum+Poly); Material Trade Name: Beldfoil®; Coverage: 100%; Notes: With Shorting Fold and Bonded to inside of jacket for easy preparation
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.320 in (8.13 mm)
- Overall Cable Diameter (Nominal): 0.320 in (8.13 mm)
Electrical Characteristics
- Frequency: 5 - 1600 MHz; Min. Return Loss: 23 dB
- Frequency: 1600 - 4500 MHz; Min. Return Loss: 21 dB
- Frequency: 4500 - 6000 MHz; Min. Return Loss: 15 dB
- Frequency: 1 MHz; Nom. Attenuation: 0.17 dB/100ft
- Frequency: 3.58 MHz; Nom. Attenuation: 0.30 dB/100ft
- Frequency: 5 MHz; Nom. Attenuation: 0.35 dB/100ft
- Frequency: 6 MHz; Nom. Attenuation: 0.38 dB/100ft
- Frequency: 7 MHz; Nom. Attenuation: 0.40 dB/100ft
- Frequency: 10 MHz; Nom. Attenuation: 0.48 dB/100ft
- Frequency: 12 MHz; Nom. Attenuation: 0.52 dB/100ft
- Frequency: 25 MHz; Nom. Attenuation: 0.74 dB/100ft
- Frequency: 55 MHz; Nom. Attenuation: 1.08 dB/100ft
- Frequency: 67.5 MHz; Nom. Attenuation: 1.20 dB/100ft
- Frequency: 71.5 MHz; Nom. Attenuation: 1.24 dB/100ft
- Frequency: 88.5 MHz; Nom. Attenuation: 1.37 dB/100ft
- Frequency: 100 MHz; Nom. Attenuation: 1.46 dB/100ft
- Frequency: 135 MHz; Nom. Attenuation: 1.70 dB/100ft
- Frequency: 143 MHz; Nom. Attenuation: 1.75 dB/100ft
- Frequency: 180 MHz; Nom. Attenuation: 1.97 dB/100ft
- Frequency: 270 MHz; Nom. Attenuation: 2.43 dB/100ft
- Frequency: 360 MHz; Nom. Attenuation: 2.83 dB/100ft
- Frequency: 540 MHz; Nom. Attenuation: 3.60 dB/100ft
- Frequency: 720 MHz; Nom. Attenuation: 4.20 dB/100ft
- Frequency: 750 MHz; Nom. Attenuation: 4.30 dB/100ft
- Frequency: 1000 MHz; Nom. Attenuation: 5.00 dB/100ft
- Frequency: 1500 MHz; Nom. Attenuation: 6.20 dB/100ft
- Frequency: 2000 MHz; Nom. Attenuation: 7.40 dB/100ft
- Frequency: 2250 MHz; Nom. Attenuation: 7.80 dB/100ft
- Frequency: 3000 MHz; Nom. Attenuation: 9.20 dB/100ft
- Frequency: 4500 MHz; Nom. Attenuation: 11.7 dB/100ft
- Frequency: 6000 MHz; Nom. Attenuation: 13.77 dB/100ft
- Nom. Conductor DCR: 4.0 Ohm/1000ft; Nom. Outer Shield DCR: 1.9 Ohm/1000ft (6.2 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.1 pF/ft (52.8 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 84%
- UL Voltage Rating: 300 V (CMR, CMG)
Mechanical Characteristics
- UL Temperature: 60°C; Operating: -20°C to +75°C
- Installation Min.: 3.2 in (81 mm)
- Max. Pull Tension: 111 lbs (50.3 kg)
- Bulk Cable Weight: 55 lbs/1000ft
Standards and Compliance
- Environmental Suitability: Indoor/Outdoor, Indoor, UV Resistance, Aerial - Black only, When supported by messenger wire
- Sustainability: CA Prop 65
- Flammability / Reaction to Fire: UL1666 Vertical Shaft
- CPR Compliance: CPR Euroclass: Eca
- NEC / UL Compliance: CMR
- CEC / C(UL) Compliance: CMG
- European Directive Compliance: EU CE Mark, EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
- UK Regulation Compliance: UKCA Mark
- APAC Compliance: China RoHS II (GB/T 26572-2011)
Product Notes
- Notes: Also available in multi-coax bundled version 2177A. Print legend includes sequential footage marks.
History
- Update and Revision: Revision Number: 0.507 Revision Date: 05-27-2026
- Footnote: C - CRATE REEL PUT-UP.
