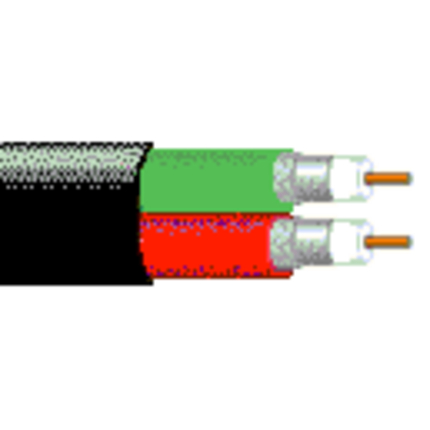

Belden 1694D 0101000 Serial Digital Coax, Dual RG6, #18 Solid BC, Duofoil® + 95% TC braid, CMR - Black, 1,000 ft Reel

$2,824.99
SKU:
1694D 0101000
Shipping:
Calculated at Checkout
Color:
Black
Length:
1,000 ft
Put-Up:
Reel
Manufacturer Status:
Active
Product Family:
1694D
In Stock
Available
Before Ordering

Availability and lead times may vary. Request a quote if you need to confirm availability before placing your order.

Family Owned Since 1932
Nationwide Shipping Serving all 50 states
Technical Support Product selection assistance
Project Assistance Quotes and sourcing support

Description

Belden 1694D 0101000 Serial Digital Coax, Dual RG6, #18 Solid BC, Duofoil® + 95% TC braid, CMR

Low Loss Serial Digital Coax, Riser-CMR, 2-RG6 18 AWG solid bare copper conductors, foam HDPE core, Duofoil+95% tinned copper braid, inner PVC jackets, PVC jacket

Ordering Details

  • Manufacturer Part Number: 1694D 0101000
  • Color: Black
  • Length: 1,000 ft
  • Put-Up: Reel
  • UPC/EAN: 612825357445
  • Manufacturer Footnote: C

Supplied as one 1,000 ft Reel.

Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.

Product Overview

  • Suitable Applications: Video Mult.

Construction Details

  • RG Type: 6
  • Series Type: 6
  • Size: 18; Stranding: Solid; Nom. Diameter: 0.04 in; Material: BC - Bare Copper
  • Material: PE - Polyethylene (Foam); Nom. Insulation Diameter: 0.18 in (4.6 mm); Color Code: Red, Green
  • Insulation Table Notes: Gas Injected
  • Layer: 1; Shield Type: Tape; Material: Tri-Laminate (Alum+Poly+Alum); Material Trade Name: Duofoil®; Coverage: 100%
  • Layer: 2; Shield Type: Braid; Material: Tinned Copper (TC); Coverage: 95%
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.275 in (6.99 mm)
  • Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.618 in

Electrical Characteristics

  • Frequency: 5-1600 MHz; Min. Return Loss: 23 dB
  • Frequency: 1600-4500 MHz; Min. Return Loss: 21 dB
  • Frequency: 1 MHz; Nom. Attenuation: 0.24 dB/100ft
  • Frequency: 3.58 MHz; Nom. Attenuation: 0.44 dB/100ft
  • Frequency: 5 MHz; Nom. Attenuation: 0.52 dB/100ft
  • Frequency: 7 MHz; Nom. Attenuation: 0.61 dB/100ft
  • Frequency: 10 MHz; Nom. Attenuation: 0.71 dB/100ft
  • Frequency: 67.5 MHz; Nom. Attenuation: 1.65 dB/100ft
  • Frequency: 71.5 MHz; Nom. Attenuation: 1.69 dB/100ft
  • Frequency: 88.5 MHz; Nom. Attenuation: 1.86 dB/100ft
  • Frequency: 100 MHz; Nom. Attenuation: 1.95 dB/100ft
  • Frequency: 135 MHz; Nom. Attenuation: 2.24 dB/100ft
  • Frequency: 143 MHz; Nom. Attenuation: 2.3 dB/100ft
  • Frequency: 180 MHz; Nom. Attenuation: 2.57 dB/100ft
  • Frequency: 270 MHz; Nom. Attenuation: 3.17 dB/100ft
  • Frequency: 360 MHz; Nom. Attenuation: 3.69 dB/100ft
  • Frequency: 540 MHz; Nom. Attenuation: 4.6 dB/100ft
  • Frequency: 720 MHz; Nom. Attenuation: 5.38 dB/100ft
  • Frequency: 750 MHz; Nom. Attenuation: 5.5 dB/100ft
  • Frequency: 1000 MHz; Nom. Attenuation: 6.42 dB/100ft
  • Frequency: 1500 MHz; Nom. Attenuation: 7.99 dB/100ft
  • Frequency: 2000 MHz; Nom. Attenuation: 9.37 dB/100ft
  • Frequency: 2250 MHz; Nom. Attenuation: 10.01 dB/100ft
  • Frequency: 3000 MHz; Nom. Attenuation: 11.78 dB/100ft
  • Frequency: 4500 MHz; Nom. Attenuation: 15.7 dB/100ft
  • Nom. Conductor DCR: 6.4 Ohm/1000ft (21 Ohm/km); Nom. Inner Shield DCR: 2.8 Ohm/1000ft (9.2 Ohm/km); Nom. Capacitance Cond-to-Shield: 16.2 pF/ft (53.1 pF/m); Nom. Characteristic Impedance: 75 Ohm; Nom. Velocity of Prop.: 82%
  • UL Voltage Rating: 300 V RMS

Mechanical Characteristics

  • UL Temperature: 60°C; Operating: -40°C To +75°C
  • Max. Pull Tension: 177 lbs (80.3 kg)
  • Bulk Cable Weight: 124 lbs/1000ft (185 kg/km)

Standards and Compliance

  • Environmental Suitability: Indoor/Outdoor, Indoor, Outdoor
  • Flammability / Reaction to Fire: UL1666 Vertical Shaft
  • CPR Compliance: CPR Euroclass: Eca
  • NEC / UL Compliance: CMR
  • CEC / C(UL) Compliance: CMG
  • European Directive Compliance: EU Directive 2015/863/EU (RoHS 2 amendment), EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE)
  • UK Regulation Compliance: UKCA Mark
  • APAC Compliance: China RoHS II (GB/T 26572-2011)

History

  • Update and Revision: Revision Number: 0.404 Revision Date: 11-06-2026
  • Footnote: C - CRATE REEL PUT-UP.
