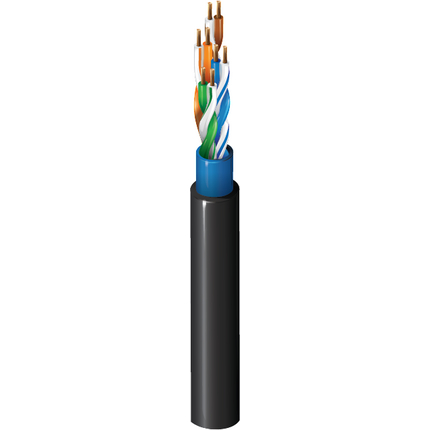

Belden 1305A B591000 CatSnake® Category 5E Tactical Upjacketed Cable, 4 Bonded-Pairs, U/UTP
CatSnake® Category 5E Upjacketed Tactical Cable, 4 Bonded-Pairs, 24 AWG Stranded Bare Copper Conductors, U/UTP, Inner PVC jacket, Outer PVC Jacket
Ordering Details
- Manufacturer Part Number: 1305A B591000
- Color: Black, Matte
- Length: 1,000 ft
- Put-Up: Reel
- UPC/EAN: 612825111177
Supplied as one 1,000 ft Reel.
Image is for illustration only. Actual cable color and packaging may vary. Refer to the listed color, length, and put-up for this part number.
Product Overview
- Suitable Applications: Category 5e Patch, CobraNet, eSnake, Ethersound, Digital Audio Over Ethernet, PoE, PoE+
- Patent: This product has one or more applicable patents. More information on patents can be found at https://www.belden.com/patents.
Construction Details
- Size: 24 AWG; Stranding: 7x32; Material: BC - Bare Copper; No. of Pairs: 4
- Material: PO - Polyolefin; Color Code: White/Blue Stripe & Blue, White/Orange Stripe & Orange, White/Green Stripe & Green, White/Brown Stripe & Brown
- Bonded-Pair: Yes
- Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.236 in (5.99 mm); Ripcord: No
- Separator: Central Filler; Material: PVC - Polyvinyl Chloride; Nom. Diameter: 0.298 in (7.57 mm); Ripcord: No
- Overall Cable Diameter (Nominal): 0.298 in (7.57 mm)
Electrical Characteristics
- Max. Conductor DCR: 93.8 Ohm/km (28.6 Ohm/1000ft); Max. Capacitance Unbalance: 90 pF/100m
- Frequency: 100 MHz; Max. Delay: 537.6 ns/100m; Max. Delay Skew: 45 ns/100m; Nom. Velocity of Prop.: 70%
- Frequency [MHz]: 1; Max. Insertion Loss (Attenuation) [dB/100m]: 2.4; Min. NEXT [dB]: 65.3; Min. PSNEXT [dB]: 62.3; Min. ACR [dB]: 63.3; Min. PSACR [dB]: 60.3; Min. ACRF (ELFEXT) [dB]: 63.8; Min. PSACRF (PSELFEXT) [dB]: 60.8; Min. RL (Return Loss) [dB]: 20.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 105 +/- 10
- Frequency [MHz]: 4; Max. Insertion Loss (Attenuation) [dB/100m]: 4.9; Min. NEXT [dB]: 56.3; Min. PSNEXT [dB]: 53.3; Min. ACR [dB]: 52.2; Min. PSACR [dB]: 49.2; Min. ACRF (ELFEXT) [dB]: 51.8; Min. PSACRF (PSELFEXT) [dB]: 48.8; Min. RL (Return Loss) [dB]: 23.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 8; Max. Insertion Loss (Attenuation) [dB/100m]: 6.9; Min. NEXT [dB]: 51.8; Min. PSNEXT [dB]: 48.8; Min. ACR [dB]: 46.0; Min. PSACR [dB]: 43.0; Min. ACRF (ELFEXT) [dB]: 45.7; Min. PSACRF (PSELFEXT) [dB]: 42.7; Min. RL (Return Loss) [dB]: 24.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 10; Max. Insertion Loss (Attenuation) [dB/100m]: 7.8; Min. NEXT [dB]: 50.3; Min. PSNEXT [dB]: 47.3; Min. ACR [dB]: 43.8; Min. PSACR [dB]: 40.8; Min. ACRF (ELFEXT) [dB]: 43.8; Min. PSACRF (PSELFEXT) [dB]: 40.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 16; Max. Insertion Loss (Attenuation) [dB/100m]: 9.9; Min. NEXT [dB]: 47.2; Min. PSNEXT [dB]: 44.2; Min. ACR [dB]: 39.0; Min. PSACR [dB]: 36.0; Min. ACRF (ELFEXT) [dB]: 39.7; Min. PSACRF (PSELFEXT) [dB]: 36.7; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 20; Max. Insertion Loss (Attenuation) [dB/100m]: 11.1; Min. NEXT [dB]: 45.8; Min. PSNEXT [dB]: 42.8; Min. ACR [dB]: 36.5; Min. PSACR [dB]: 33.5; Min. ACRF (ELFEXT) [dB]: 37.8; Min. PSACRF (PSELFEXT) [dB]: 34.8; Min. RL (Return Loss) [dB]: 25.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 25; Max. Insertion Loss (Attenuation) [dB/100m]: 12.5; Min. NEXT [dB]: 44.3; Min. PSNEXT [dB]: 41.3; Min. ACR [dB]: 33.9; Min. PSACR [dB]: 30.9; Min. ACRF (ELFEXT) [dB]: 35.8; Min. PSACRF (PSELFEXT) [dB]: 32.8; Min. RL (Return Loss) [dB]: 24.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 31.25; Max. Insertion Loss (Attenuation) [dB/100m]: 14.1; Min. NEXT [dB]: 42.9; Min. PSNEXT [dB]: 39.9; Min. ACR [dB]: 31.2; Min. PSACR [dB]: 28.2; Min. ACRF (ELFEXT) [dB]: 33.9; Min. PSACRF (PSELFEXT) [dB]: 30.9; Min. RL (Return Loss) [dB]: 23.6; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 62.5; Max. Insertion Loss (Attenuation) [dB/100m]: 20.4; Min. NEXT [dB]: 38.4; Min. PSNEXT [dB]: 35.4; Min. ACR [dB]: 21.4; Min. PSACR [dB]: 18.4; Min. ACRF (ELFEXT) [dB]: 27.9; Min. PSACRF (PSELFEXT) [dB]: 24.9; Min. RL (Return Loss) [dB]: 21.5; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 100; Max. Insertion Loss (Attenuation) [dB/100m]: 26.4; Min. NEXT [dB]: 35.3; Min. PSNEXT [dB]: 32.3; Min. ACR [dB]: 13.3; Min. PSACR [dB]: 10.3; Min. ACRF (ELFEXT) [dB]: 23.8; Min. PSACRF (PSELFEXT) [dB]: 20.8; Min. RL (Return Loss) [dB]: 20.1; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 15; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 155; Max. Insertion Loss (Attenuation) [dB/100m]: 33.7; Min. NEXT [dB]: 32.4; Min. PSNEXT [dB]: 29.4; Min. ACR [dB]: 4.4; Min. PSACR [dB]: 1.4; Min. ACRF (ELFEXT) [dB]: 20.0; Min. PSACRF (PSELFEXT) [dB]: 17.0; Min. RL (Return Loss) [dB]: 18.8; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 18; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 200; Max. Insertion Loss (Attenuation) [dB/100m]: 38.9; Min. NEXT [dB]: 30.8; Min. PSNEXT [dB]: 27.8; Min. PSACR [dB]: 9.2; Min. ACRF (ELFEXT) [dB]: 17.8; Min. PSACRF (PSELFEXT) [dB]: 14.8; Min. RL (Return Loss) [dB]: 18.0; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 20; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 250; Max. Insertion Loss (Attenuation) [dB/100m]: 44.2; Min. NEXT [dB]: 29.3; Min. PSNEXT [dB]: 26.3; Min. PSACR [dB]: 0; Min. ACRF (ELFEXT) [dB]: 15.8; Min. PSACRF (PSELFEXT) [dB]: 12.8; Min. RL (Return Loss) [dB]: 17.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 20; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 300; Max. Insertion Loss (Attenuation) [dB/100m]: 49.2; Min. NEXT [dB]: 28.1; Min. PSNEXT [dB]: 25.1; Min. ACRF (ELFEXT) [dB]: 14.3; Min. PSACRF (PSELFEXT) [dB]: 11.3; Min. RL (Return Loss) [dB]: 16.8; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 20; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 310; Max. Insertion Loss (Attenuation) [dB/100m]: 50.1; Min. NEXT [dB]: 27.9; Min. PSNEXT [dB]: 24.9; Min. ACRF (ELFEXT) [dB]: 14.0; Min. PSACRF (PSELFEXT) [dB]: 11.0; Min. RL (Return Loss) [dB]: 16.7; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 20; Max./Min. Fitted Impedance [Ohm]: 100 +/- 10
- Frequency [MHz]: 350; Max. Insertion Loss (Attenuation) [dB/100m]: 53.8; Min. NEXT [dB]: 27.1; Min. PSNEXT [dB]: 24.1; Min. ACRF (ELFEXT) [dB]: 12.9; Min. PSACRF (PSELFEXT) [dB]: 9.9; Min. RL (Return Loss) [dB]: 16.3; Max./Min. Input Impedance (unFitted) [Ohm]: 100 +/- 22; Max./Min. Fitted Impedance [Ohm]: 100 ± 10
- Frequency [MHz]: 310; Max. Insertion Loss (Attenuation) [dB/100m]: 49.5; Min. NEXT [dB]: 27.9; Min. PSNEXT [dB]: 27.9; Min. RL (Return Loss) [dB]: 18
- Frequency [MHz]: 350; Max. Insertion Loss (Attenuation) [dB/100m]: 53.2; Min. NEXT [dB]: 27.2; Min. PSNEXT [dB]: 27.2; Min. RL (Return Loss) [dB]: 17
- Voltage Rating: 300 V
Mechanical Characteristics
- Operating: -20°C To +75°C; Installation: 0°C To +50°C; Storage: -20°C To +75°C
- Stationary Min.: 1.25 in (31.8 mm); Installation Min.: 3.0 in (76 mm)
- Max. Pull Tension: 40 lbs (18 kg)
- Bulk Cable Weight: 38 lbs/1000ft (57 kg/km)
Standards and Compliance
- Environmental Suitability: Indoor/Outdoor, Indoor, Outdoor, Sunlight Resistance
- ICEA Compliance: S-90-661
- NEMA Compliance: NEMA WC-63.1
- Data Category: Category 5e
- TIA/EIA Compliance: ANSI/TIA-568.2-D Category 5e
- ISO/IEC Compliance: ISO/IEC 11801-1, IEC 61156-6
- European Directive Compliance: EU Directive 2015/863/EU (RoHS 2 amendment), REACH, EU Directive 2011/65/EU (RoHS 2), EU Directive 2012/19/EU (WEEE), REACH: 2020-01-16
- APAC Compliance: China RoHS II (GB/T 26572-2011)
Product Notes
- Notes: Electrical values are expected performance based on cable testing and representative performance within a typical Belden system. Values above 100 MHz are for Engineering Information Only. Operating Temperatures Are Subject to Length De-rating.
History
- Update and Revision: Revision Number: 0.714 Revision Date: 07-14-2026
